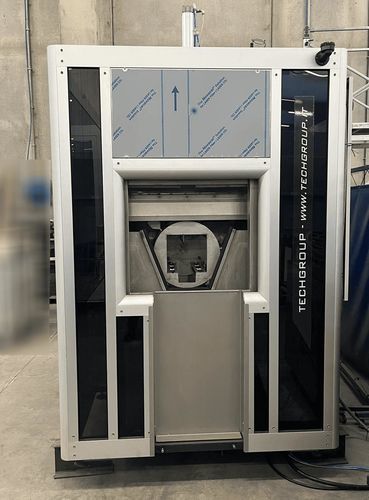

Lavadora de piezas rotativa CCR series

secadorde pulverización

Resumen
La lavadora de tambor giratorio serie CCR realiza la limpieza por pulverización de piezas mecánicas para eliminar residuos oleosos y otros contaminantes. El tambor gira sobre un eje horizontal accionado por un reductor; las rampas de pulverización laterales aplican la solución limpiadora para un desengrase completo. Tras tratamientos acuosos, las piezas de acero deben recibir protección anticorrosiva adecuada.

Ciclo de lavado y descripción de las fases

• Inserción de la cesta en el tambor giratorio
• Lavado por pulverización con solución caliente
• Drenaje y goteo
• Soplado con aire comprimido (opcional)
• Extracción de vapores
• Secado con cuchilla de aire caliente (opcional)
• Extracción de la cesta

Observaciones
El soplado con aire comprimido está disponible solo si se instala la opción «Soplado con aire comprimido». El secado con cuchilla de aire caliente está disponible solo si se instala la opción «Secado por aire caliente».

Datos técnicos / modelos

• CCR 30: Cesta 300 x 460 x 200 mm; Carga útil 100 kg; Potencia bomba 2 kW; Caudal bomba 150 l/min; Presión de lavado 5 bar; Capacidad cuba lavado 375 l; Toma de vapores 900 m3/h; Calefacción eléctrica 12 kW; Dimensiones ext. L 1800 x P 1650 x H 2500 mm; Rotación tambor horizontal; Lavado por pulverización; 1 cuba caliente; 2 rampas; Sensor posición tambor estándar; Material AISI304; Carcasa Methacrylate/Al.
• CCR 120: Cesta 400 x 700 x 400 mm; Carga útil 150 kg; Potencia bomba 4 kW; Caudal bomba 215 l/min; Presión de lavado 4,5 bar; Capacidad cuba lavado 550 l; Toma de vapores 1125 m3/h; Calefacción eléctrica 15 kW; Dimensiones ext. L 1900 x P 2350 x H 2600 mm; Rotación tambor horizontal; Lavado por pulverización; 1 cuba caliente; 2 rampas; Sensor posición tambor estándar; Material AISI304; Carcasa Methacrylate/Al.
• CCR 320: Cesta 600 x 900 x 600 mm; Carga útil 200 kg; Potencia bomba 5,5 kW; Caudal bomba 300 l/min; Presión de lavado 4,5 bar; Capacidad cuba lavado 750 l; Toma de vapores 1600 m3/h; Calefacción eléctrica 24 kW; Dimensiones ext. L 2100 x P 2550 x H 2700 mm; Rotación tambor horizontal; Lavado por pulverización; 1 cuba caliente; 2 rampas; Sensor posición tambor estándar; Material AISI304; Carcasa Methacrylate/Al.
• CCR 640: Cesta 800 x 1000 x 800 mm; Carga útil 150 kg; Potencia bomba 5,5 kW; Caudal bomba 300 l/min; Presión de lavado 4,5 bar; Capacidad cuba lavado 825 l; Toma de vapores 2200 m3/h; Calefacción eléctrica 24 kW; Dimensiones ext. L 2300 x P 2650 x H 2750 mm; Rotación tambor horizontal; Lavado por pulverización; 1 cuba caliente; 2 rampas; Sensor posición tambor estándar; Material AISI304; Carcasa Methacrylate/Al.

Los modelos CCR
La familia CCR está disponible en la serie -2 con enjuague y secado, así como en la serie CCR-I para lavado hidrocinético.

Características / especificaciones técnicas

• CCR 30: Cesta 300 x 460 x 200 mm; Carga útil 100 kg; Bomba 2 kW; Caudal 150 l/min; Presión lavado 5 bar; Cuba lavado 375 l; Toma vapores 900 m3/h; Calefacción eléctrica 12 kW; Dimensiones ext. L 1800 x P 1650 x H 2500 mm; Material AISI304; Carcasa Methacrylate/Al; Tambor horizontal; Lavado por pulverización; 1 cuba caliente; 2 rampas; Sensor posición tambor estándar.
• CCR 120: Cesta 400 x 700 x 400 mm; Carga útil 150 kg; Bomba 4 kW; Caudal 215 l/min; Presión lavado 4,5 bar; Cuba lavado 550 l; Toma vapores 1125 m3/h; Calefacción eléctrica 15 kW; Dimensiones ext. L 1900 x P 2350 x H 2600 mm; Material AISI304; Carcasa Methacrylate/Al; Tambor horizontal; Lavado por pulverización; 1 cuba caliente; 2 rampas; Sensor posición tambor estándar.
• CCR 320: Cesta 600 x 900 x 600 mm; Carga útil 200 kg; Bomba 5,5 kW; Caudal 300 l/min; Presión lavado 4,5 bar; Cuba lavado 750 l; Toma vapores 1600 m3/h; Calefacción eléctrica 24 kW; Dimensiones ext. L 2100 x P 2550 x H 2700 mm; Material AISI304; Carcasa Methacrylate/Al; Tambor horizontal; Lavado por pulverización; 1 cuba caliente; 2 rampas; Sensor posición tambor estándar.
• CCR 640: Cesta 800 x 1000 x 800 mm; Carga útil 150 kg; Bomba 5,5 kW; Caudal 300 l/min; Presión lavado 4,5 bar; Cuba lavado 825 l; Toma vapores 2200 m3/h; Calefacción eléctrica 24 kW; Dimensiones ext. L 2300 x P 2650 x H 2750 mm; Material AISI304; Carcasa Methacrylate/Al; Tambor horizontal; Lavado por pulverización; 1 cuba caliente; 2 rampas; Sensor posición tambor estándar.
