Transmisor de gas de dióxido de carbono Kwiksense

de monóxido de carbonode dióxido de azufrede oxígeno

Resumen del producto

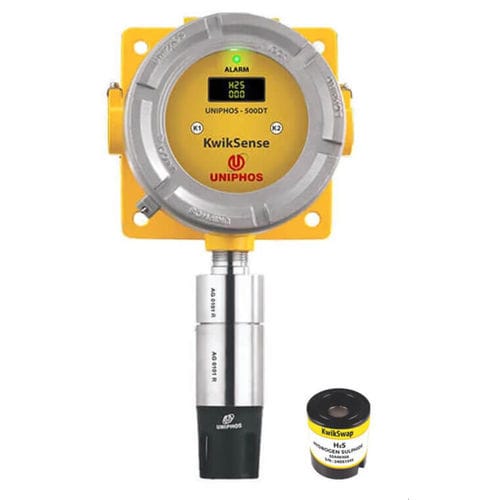

El Uniphos KwikSense Smart Digital Gas Transmitter es un transmisor de gas digital universal para montaje en campo, diseñado para la detección y monitorización continua de una amplia gama de gases tóxicos e inflamables en procesos industriales. Soporta sensores Uniphos Smart Gas con módulos de sensor pre-calibrados e intercambiables y permite calibración transportable para un rápido cambio de sensor. La calibración no intrusiva y la configuración se realizan mediante una varita magnética para minimizar el tiempo de inactividad. El transmisor ofrece salida analógica 4-20 mA conforme a la industria y comunicación digital RS-485 MODBUS-RTU; el protocolo HART está disponible como opción. Dispone de certificaciones internacionales como ATEX, IECEx, MED y SIL2.

Aplicaciones

• Instalaciones de petróleo, gas y petroquímica
• Industrias química y farmacéutica
• Detección de gases en entornos marinos y embarcaciones
• Producción de fertilizantes
• Instalaciones nucleares y plantas de energía
• Plantas de hierro y acero

Características

• Transmisor de campo universal compatible con múltiples tecnologías de sensor
• Salida estándar 4-20 mA con comunicación RS-485 MODBUS-RTU
• Sensores Smart pre-calibrados e intercambiables (EC, Pellistor, NDIR, PID, Solid State)
• Calibración transportable para cambios rápidos de sensor
• Calibración y configuración no intrusiva mediante varita magnética
• Tres contactos relé libres de potencial configurables
• Clase de temperatura T4 (-40°C a +85°C)
• Pantalla OLED brillante para lecturas locales
• Certificaciones: ATEX, IECEx, SIL2, InMetro, MED

Lista de gases (columnas extraídas: Nombre del gas | Código | Código de pedido | Rango | Resolución | Tecnología de sensor)
Nombre del gas | Código | Código de pedido | Rango | Resolución | Tecnología de sensor
Ace tileno | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellistor
Amoniaco | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Amoniaco | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Bromo* | 061A | SS00061A | 0 – 20 ppm | 0.1 ppm | EC
Butanol | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellistor
Dióxido de carbono | 025A | SSA0025A | 0 – 5% v/v | 0.01% v/v | NDIR
Dióxido de carbono | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Disulfuro de carbono | 021A | SSA0021A | 0 – 50 ppm | 0.1 ppm | PID
Monóxido de carbono | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Cloro | 060A | SSA0060A | 0 – 20 ppm | 0.1 ppm | EC
Cloro | 060B | SSA0060B | 0 – 10 ppm | 0.1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0.1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Formaldehído | 098A | SS00098A | 0 – 10 ppm | 0.1 ppm | EC
HC (Metano) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellistor
HC (Metano) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | Solid State
Hidrógeno (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellistor
Hidrógeno (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Hidrógeno (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Hidrocarburo | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | Solid State
Cloruro de hidrógeno* | 070A | SS00070A | 0 – 20 ppm | 0.1 ppm | EC
Ácido cianhídrico | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Fluoruro de hidrógeno* | 072A | SS00072A | 0 – 10 ppm | 0.1 ppm | EC
Sulfuro de hidrógeno | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Sulfuro de hidrógeno | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
LPG | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellistor
Metano | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Metano | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Mercaptano* | 035A | SS00035A | 0 – 20 ppm | 0.1 ppm | EC
Metanol** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Dióxido de nitrógeno | 081A | SS00081A | 0 – 20 ppm | 0.1 ppm | EC
Oxígeno | 010A | SSA0010A | 0 – 25% v/v | 0.1% v/v | EC
Ozono* | 015A | SS00015A | 0 – 1 ppm | 0.01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Fosgeno* | 055A | SS00055A | 0 – 1 ppm | 0.01 ppm | EC
Fosfina | 050A | SS00050A | 0 – 10 ppm | 0.01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Propano | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellistor
Propano | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Dióxido de azufre | 040A | SSA0040A | 0 – 20 ppm | 0.1 ppm | EC
Cloruro de vinilo (VCM)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
VOC | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
VOC | 100B | SSA0100B | 0 – 40 ppm | 0.1 ppm | PID
VOC (Benceno) | 100C | SSA0100C | 0 – 20 ppm | 0.1 ppm | PID

Leyenda
EC: Electroquímico • Pellistor: Pellistor • NDIR: Infrarrojo no dispersivo • PID: Detección por Ionización Fotoeléctrica

Especificaciones técnicas

• Tecnología de sensor: EC / PEL / NDIR / PID / SS
• Voltaje de funcionamiento: 18 V a 30 VDC
• Tipo de sistema: Instrumento basado en µController (calibración no intrusiva)
• Pantalla: OLED 8 x 2
• Tipo de muestreo: Difusión
• Sensor: Sensor Smart sustituible (pre-calibrado)
• LEDs: LED tricolor
• Alarmas: Dos alarmas configurables por el usuario
• Salida: RS-485 MODBUS / corriente 4-20 mA
• Relés: 3 contactos libres de potencial (configurables)
• Resistencia de carga: 600 Ω (máx.)
• Consumo: < 3 W
• Enclosure: A prueba de llamas – aleación de aluminio fundido / SS-316
• Protección de entrada: IP66
• Dimensiones: Diámetro aprox. 150 mm; Altura 110 mm
• Configuración de cable: 3/4 hilos
• Interfaz: Calibración & configuración mediante varita magnética no intrusiva
• Clase de temperatura: T4 (-40°C a +85°C)
• Temperatura de funcionamiento: -40°C a 65°C
• Presión de funcionamiento: Ambient + 10%
• Humedad de funcionamiento: 0-95% HR (sin condensación)
• Entradas de cable: 1/2” NPT (2 entradas)
• Certificaciones: ATEX / IECEx / PESO / CMFRI / SIL / MED / InMetro
• Peso: Aleación de aluminio: ≈ 2.5 kg; SS 316: ≈ 5.2 kg
