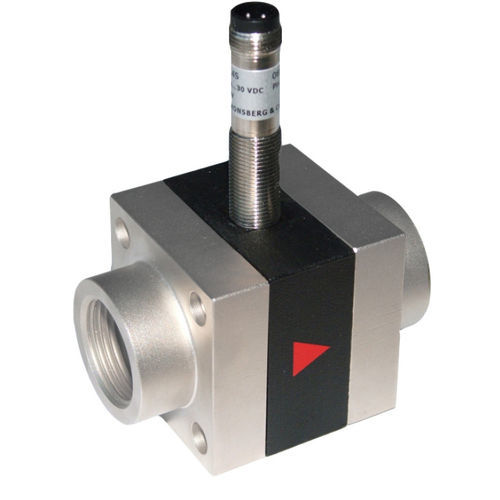

Transmisor de caudal de diafragma XF series

para líquidocon salida analógica

Una fina membrana elástica de acero inoxidable, que cubre toda la sección transversal del flujo, es desviada por el fluido que fluye y, de este modo, empuja contra un tope final arqueado. La forma del tope final y las propiedades elásticas del diafragma hacen que incluso los golpes de ariete fuertes no causen daños. El reducido número de piezas en contacto con el medio garantiza un funcionamiento fiable y una baja tendencia a la contaminación. Las piezas de conexión para ambos lados pueden elegirse libremente y están embridadas. Hay disponibles varios anchos nominales y materiales. Quitando los cuatro tornillos de la conexión embridada, es fácil retirar la unidad de medición para su mantenimiento, mientras que las conexiones permanecen en la tubería. El convertidor/contador integrado FLEX-XF tiene una salida analógica (4..20 mA o 0..10 V) y una salida de transistor (push-pull). La salida de transistor se puede utilizar como final de carrera para controlar el mínimo o el máximo, pero también como salida de frecuencia. En el diafragma hay un imán recubierto de plástico. Cuando se produce una desviación, su campo magnético cambia, y esto es detectado por un sensor situado fuera de la zona de flujo. Como el diafragma sólo se dobla y funciona sin cojinete, apenas hay efecto de fricción. Por lo tanto, el movimiento se produce prácticamente sin histéresis, y los resultados de las pruebas son muy reproducibles. El escaso volumen del diafragma se traduce en un tiempo de respuesta rápido. La cobertura casi completa de la sección transversal del flujo en la posición neutra permite una sensibilidad inicial muy elevada. En cuanto existe el más mínimo flujo, el diafragma se desvía necesariamente. La evaluación de toda la sección transversal del flujo significa que no hay problemas a la hora de trazar las tuberías.
