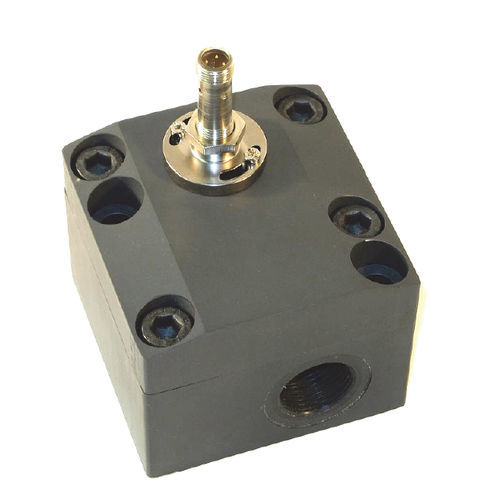

Transmisor de caudal de engranaje VHZ series

para líquidocompactode alta precisión

Ideal para medios viscosos (aceites) Construcción ligera y compacta en carcasa de aluminio Para aplicaciones sensibles a los costes ● Salida analógica y salida de conmutación ● Diseñado para uso industrial ● Construcción pequeña y compacta ● Instalación sencilla ● Fácil de usar ● Salida de cable giratoria sin escalonamientos Características El caudalímetro de ruedas dentadas VHZ mide el caudal según el principio volumétrico, en el que un par de ruedas dentadas se mueven proporcionalmente al caudal. El movimiento de las ruedas dentadas se mide a través de la pared de la carcasa mediante un sensor. Los dispositivos son adecuados para medios viscosos, fluidos y autolubricantes, así como para fluidos acuosos como jabones, pastas, emulsiones, etc. que tienen un carácter no abrasivo. Debido al principio de funcionamiento volumétrico, los dispositivos son casi totalmente independientes de la viscosidad. El transductor FLEX del sensor tiene una salida analógica (4..20 mA o 0..10 V) y una salida de conmutación, que puede configurarse como final de carrera para controlar el mínimo o el máximo, o como salida de frecuencia. La salida de conmutación está diseñada como driver pushpull, por lo que puede utilizarse como salida PNP o NPN. El estado de la salida de conmutación se señaliza con un LED amarillo en la conexión; el LED tiene visibilidad panorámica. El sensor se configura en fábrica, o bien puede hacerse con ayuda del configurador de dispositivos ECI-1 disponible opcionalmente (interfaz USB para PC). Un parámetro seleccionable puede modificarse en el aparato, con ayuda de la pinza magnética suministrada. En este caso, el valor medido actual se guarda como valor del parámetro. Ejemplos de estos parámetros son el valor de conmutación o el valor final del rango de medición.
