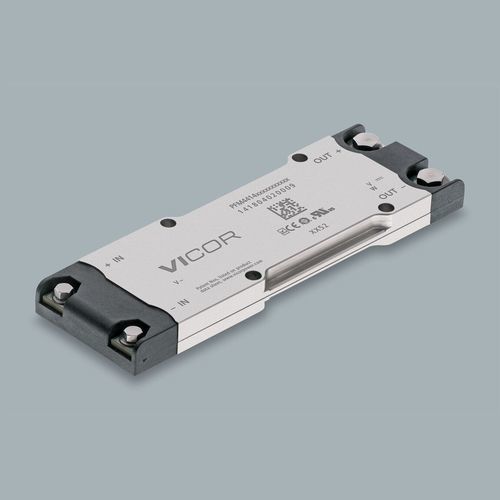

Rectificador de corriente industrial PFM4414VB6M24D0CA0

para aplicaciones de telecomunicaciones

Descripción general del producto
El PFM4414VB6M24D0CA0 forma parte de la familia PFM™ de convertidores AC-DC aislados con PFC. Paquete 4414 VIA de perfil bajo, disponible en montaje en chasis o en placa. Proporciona 24 V de salida hasta 400 W en un amplio rango de entrada AC.

Especificaciones principales

• Tensiones de entrada: 85 V – 264 V AC
• Tensión de salida: 24 V
• Potencia de salida: 400 W
• Paquete: 4414 VIA
• Dimensiones típicas: 4.35 x 1.4 x 0.37 in / 110.55 x 35.54 x 9.3 mm
• Número de pieza: PFM4414VB6M24D0CA0
• Plazo de entrega: 40 semanas
• Cantidad mínima de pedido: 1

Características del producto

• Tamaño pequeño, perfil bajo
• Autorango robusto
• Carcasa térmica de doble cara para mejor disipación
• Requiere pocos componentes externos (rectificador, fusible, MOV, condensadores de retención)
• Filtrado integrado, protección contra transitorios y protección contra corriente de irrupción
• Corrección activa del factor de potencia (PFC) típicamente > 0,95 en la mayoría de condiciones de línea/carga (dependiente del filtro)
• 400 W disponibles en todo el rango de tensión de entrada
• Opciones de embalaje: montaje en chasis o montaje en PCB
• Compatible con reguladores Vicor POL buck y buck-boost para diseños sencillos wall-plug-to-POL

Opciones / elementos configurables

• Estilo de montaje: montaje en placa (pin corto / pin largo) o montaje en chasis (chassis mount seleccionado)
• Grado de producto: C (–20 a 100 °C) o T (–40 a 100 °C)
• Interfaz de control: Always On

Precios (MSRP)
Cantidad — MSRP
1+ — $1,023.04
10+ — $812.81
25+ — $741.70
100+ — $695.67

Stock de distribuidores (según listado)
Actualizado 31 dic. 2025 11:30 EST
Arrow: 0
Avnet: 0
Digi-Key: 0
Mouser: 0

Materiales de referencia (disponibles)

• Hoja de datos
• Nota de aplicación AN:039 — Gestión térmica para módulos VIA™ y ChiP™
• Aprobaciones de seguridad: cURus (UL 60950-1, CSA 60950-1), EN/UL/CSA 62368-1, Marcado CE (LVD & RoHS), Certificado CB (IEC 62368-1)
• Dibujos mecánicos y modelos CAD (2D/3D)

Especificaciones técnicas

• Número de pieza: PFM4414VB6M24D0CA0
• Familia / serie: PFM™
• Rango de tensión de entrada: 85 V – 264 V AC
• Tensión de salida: 24 V
• Potencia máxima de salida: 400 W
• Paquete: 4414 VIA
• Dimensiones típicas: 4.35 x 1.4 x 0.37 in / 110.55 x 35.54 x 9.3 mm
• Opciones de montaje: montaje en chasis (LUG) o montaje en PCB (pin corto / pin largo)
• Térmica: carcasa térmica de doble cara
• PFC: PFC activo, típicamente > 0,95 (dependiente del filtro)
• Componentes externos requeridos: rectificador, fusible, MOV, condensadores de retención
• Plazo de entrega: 40 semanas
• Cantidad mínima de pedido: 1
• MSRP (1+): 1,023.04 USD
• Grados disponibles: C (–20 a 100 °C); T (–40 a 100 °C)
• Interfaz de control: Always On
• Aprobaciones de seguridad: cURus, EN/UL/CSA 62368-1, Marcado CE (LVD & RoHS), Certificado CB (IEC 62368-1)
