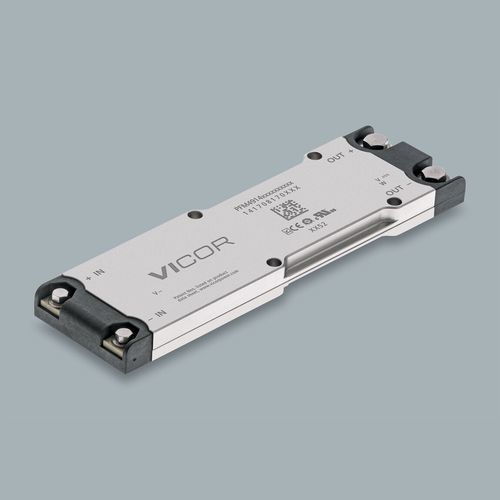

Rectificador de corriente compacto PFM™

Resumen
El PFM4914VB6M48D0CA0 forma parte de la familia PFM™ de convertidores AC-DC aislados con corrección activa del factor de potencia (PFC). Emplea un encapsulado de perfil bajo 4914 VIA para montaje en chasis o PCB y entrega 400 W en todo el rango de entrada (85–264 VAC). El PFC típico es >0.95 según el filtro y la carga. Requiere pocos componentes externos para diseños rápidos wall-plug-to-POL junto con reguladores Vicor POL buck y buck-boost.

Especificaciones clave

• Rango de tensión de entrada: 85 V – 264 V AC
• Tensión de salida: 48 V
• Potencia de salida: 400 W (rango de entrada completo)
• Encapsulado: 4914 VIA; dimensiones 124.77 x 35.54 x 9.3 mm
• Opciones de montaje: chasis o PCB (long pin / short pin / lug)
• PFC activo: típicamente >0.95 (dependiente del filtro)
• Autoranger robusto y carcasa térmica de doble cara
• Requiere pocos componentes externos (rectificador, fusible, MOV, condensadores de hold-up)
• Grados de producto: C (–20 a 100°C) o T (–40 a 100°C)
• Interfaz de control: Always On (opción)

Características del producto

• Encapsulado 4914 VIA de perfil bajo
• Filtrado integrado, protección contra transitorios y contra corrientes de irrupción
• Autoranger robusto para operación en amplio rango de entrada
• Carcasa térmica de doble cara para mejor disipación
• Diseñado para arquitecturas wall-plug-to-POL con reguladores Vicor POL
• Versiones de montaje en chasis o PCB disponibles

Precios (MSRP)
Quantity | MSRP (USD)
1+ | $1,021.98
10+ | $811.96
25+ | $740.94
100+ | $694.95

Materiales de referencia

• Hoja de datos
• Nota de aplicación AN:039 – Thermal Management for VIA™ and ChiP™ Modules
• Aprobaciones / certificados de seguridad (cURus, TUV/UL, CE, CB)
• Dibujos mecánicos y modelos 2D/3D (IGS, STEP)

Mecánica y embalaje
Encapsulado 4914 VIA; dimensiones 4.91 x 1.4 x 0.37 in / 124.77 x 35.54 x 9.3 mm. Dibujos mecánicos y modelos CAD disponibles.

Seguridad y certificaciones

• cURus
• TÜV / UL / CSA
• Marcado CE y directivas aplicables
• Certificado CB

Suministro y plazo
Plazo indicado en la página: 40 weeks. Cantidad mínima de pedido: 1. Verificar inventarios y plazos de distribuidores en la ficha del producto.

Especificaciones técnicas

• Part number: PFM4914VB6M48D0CA0
• Familia de producto: PFM™
• Denominación del modelo: PFM4914
• Entrada: 85–264 VAC
• Salida: 48 V
• Potencia nominal: 400 W
• Encapsulado: 4914 VIA
• Dimensiones: 124.77 x 35.54 x 9.3 mm (4.91 x 1.4 x 0.37 in)
• Estilos de montaje: Board Mount Long Pin, Board Mount Short Pin, Chassis Mount (Lug)
• Grado de operación: C (–20 a 100°C) o T (–40 a 100°C)
• Características típicas: PFC activo (>0.95 típico), filtrado integrado, protección transitoria/inrush, autoranger, carcasa térmica doble cara
• Cantidad mínima de pedido: 1
• Plazo indicativo: 40 weeks
