Rectificadora plana G-100

planapara la ópticacontrolada por PLC

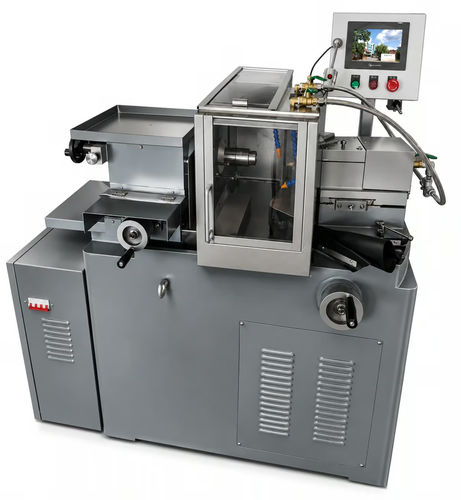

Descripción general
Máquina de rectificado de ópticas infrarrojas diseñada para producción de pequeños diámetros. La G-100, de husillo único, genera superficies convexas, cóncavas o planas en el mismo husillo para piezas de germanio (Ge), seleniuro de zinc (ZnSe), sulfuro de zinc (ZnS), silicio (Si) y zafiro hasta Ø 100 mm. La forma de la superficie se mantiene en ±0.005 mm y el centrado en ≤ 20″ de arco mediante el centroscopio integrado.

Datos rápidos

• Rango de pieza: Ø 10–100 mm (espesor ≤ 30 mm)
• Ciclo típico / cara: ~40–50 s en Ø 40 mm Ge (0.5 mm de material); ~70–80 s en Ø 80–100 mm
• Forma de superficie tras el rectificado: dentro de ±0.005 mm
• Tolerancia de centrado (centroscopio): ≤ 20″ de arco

Construcción y control

• Control PLC + servo con HMI en inglés y control remoto portátil (no CNC completo)
• Base de hierro fundido para atenuación de vibraciones; vibración del husillo ≤ ±3 µm
• Rodamientos mecánicos NSK 7203C / 7005AC P4, refrigeración natural por aire
• Husillo único maneja convexas, cóncavas y superficies planas sin cambio de herramienta

Características principales

• Generación de convexas, cóncavas y planas en el mismo husillo y plato — no se requieren cambios de disco o accesorios
• Capacidad de forma de superficie ±0.005 mm y centrado ≤ 20″ mediante centroscopio integrado
• Control de astillado de borde < 0.2 mm en Ge / ZnSe con la estabilidad de husillo y selección de disco recomendadas
• Alto rendimiento: ~45 s / cara en Ø 40 mm Ge (típico)
• Disco recomendado: electrochapado de níquel 350–400 grit sobre base de acero #45
• Incluye conjuntos de parámetros y un disco por granulado común; cambio de disco en menos de cinco minutos tras calibrar el husillo

Materiales compatibles

• Germanio (Ge) — 350–400 grit recomendado, avance suave
• Seleniuro de zinc (ZnSe) — contacto ligero, lodo fresco para reducir astillado
• Sulfuro de zinc (ZnS) — enfoque similar a ZnSe
• Silicio (Si) — conjunto de parámetros consolidado para rectificado esférico
• Zafiro — remoción de material más lenta, superficie final resistente a rayaduras
• BK7 / K9 vidrio óptico — utilizado como flujo de trabajo de referencia para comprobaciones de disco

Hoja de datos (configuración estándar)
Diámetro de pieza: Ø 10 – 100 mm
Espesor de pieza: ≤ 30 mm
Tipos de superficie: convexa · cóncava · plana (mismo husillo)
Precisión de posicionamiento de eje: ±0.003 mm
Excentricidad radial/axial del husillo: dentro de 0.005 mm
Vibración del husillo (desplazamiento): ≤ ±3 µm
Forma de superficie después del rectificado: dentro de 0.005 mm
Tolerancia de centrado (centroscopio): ≤ 20″ de arco
Tolerancia de diámetro: ±0.01 mm
Redondez: ≤ 0.01 mm
Astillado de borde (Ge / ZnSe): < 0.2 mm
Ciclo / cara (Ø 40 mm Ge, 0.5 mm allowance): ~40–50 s
Ciclo / cara (Ø 80–100 mm): ~70–80 s
Disco recomendado: electrochapado de níquel, 350–400 grit sobre base acero #45
Refrigerante: emulsión solubre en agua
Rodamientos: NSK 7203C / 7005AC P4 — mecánicos, refrigeración natural por aire
Guías lineales: raíl de precisión precargado 4 direcciones carga igual
Tornillos de bolas: tuerca simple sin brida rolada C7 con precarga
Control: PLC + servo · HMI en inglés · controlador portátil
Norma de planos: ISO 10110
Vida útil (bien mantenido, entorno limpio): 20–30 años

Notas
El centroscopio integrado realiza el centrado del eje óptico antes de cada ciclo de rectificado; es el método utilizado para alcanzar la tolerancia de centrado ≤ 20″. La máquina está optimizada para producción esférica IR de pequeño diámetro, no para asféricos libre-forma CNC. Se puede ofrecer una molienda de muestra gratuita con informe de metrología como prueba de capacidad; no se incluyen datos de contacto aquí.

Especificaciones técnicas

• Modelo: G-100
• Diámetro de pieza: Ø 10–100 mm
• Espesor máximo: ≤ 30 mm
• Precisión de posicionamiento de eje: ±0.003 mm
• Excentricidad husillo: ≤ 0.005 mm radial/axial
• Vibración del husillo: ≤ ±3 µm
• Tolerancia de forma tras rectificado: ±0.005 mm
• Centrado (centroscopio): ≤ 20″ de arco
• Disco recomendado: electrochapado de níquel 350–400 grit
• Refrigerante: emulsión soluble en agua
• Control: PLC + servo, HMI en inglés, controlador portátil
