Unidad de filtrado con filtro de papel FCL / FPL / FIL

de vacíode cartuchocon cartucho

Descripción general
Filtros de aspiración para retener impurezas, polvo y líquidos en sistemas de vacío, protegiendo bombas y tuberías. Disponibles en múltiples configuraciones: en línea, contenedores para cartuchos, montaje en bomba, baño de aceite, sifón y sistemas especiales.

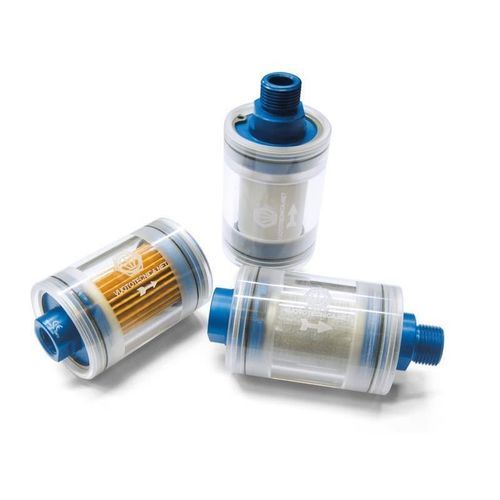

Filtros en línea — FCL, FPL, FIL
Filtros compactos para montaje cerca del punto de uso (ventosas, sistemas de sujeción). Cuerpo cilíndrico transparente en Plexiglás, bridas de aluminio anodizado retenidas por anillos Seeger, conexiones roscadas y cartucho interno extraíble para inspección y sustitución. Elementos de papel desaconsejados en presencia de vapor o condensado de aceite/agua.

Cartuchos para FCL / FPL / FIL

• 00FCL03: cartucho papel plisado con estanqueidad por compresión (filtración típica 5 ÷ 7 μ).
• 00FPL01 / 00FPL03: cartucho malla de polipropileno plisada con estanqueidad por compresión.
• 00FIL01 / 00FIL03: cartucho malla inoxidable AISI 304 con estanqueidad por compresión.

Grandes filtros en línea (SP, SS, SA, RP, RS, RA)
Mismo concepto constructivo con recipientes mayores. Cartuchos en papel plisado (SP / RP), malla de polipropileno plisada (SS / RS) o malla inox AISI 304 (SA / RA). Variantes de acoplamiento rápido con doble O-ring para mantenimiento rápido. No usar cartuchos de papel con vapores o condensados.

Filtros FC con cartucho de papel
Montados en la aspiración de bombas para ambientes muy polvorientos. Cartucho de papel tratado plisado (5 ÷ 7 μ) dentro de envoltura de chapa perforada. Contenedor y tapa en chapa pintada anticorrosión, junta de estanqueidad y cierres rápidos para reemplazo de cartucho.

Filtros FB con cartucho metálico
Filtros montados en la boca de la bomba o en la tubería, con cartuchos de malla de acero inoxidable ondulada (estándar 60 μ; 100 μ o 300 μ bajo pedido). Carcasas y tapas en aluminio inyectado o chapa electro-galvanizada; caudales típicos 5–300 m3/h según modelo.

Filtros FO en baño de aceite y versiones de larga autonomía
Diseñados para retener partículas muy finas sin reducir significativamente la capacidad de aspiración. Cabezal y contenedor en chapa, cuba de aceite y dos cartuchos en lana de acero (uno desmontable/ lavable). Versiones larga autonomía con mayor capacidad de aceite e indicadores visuales de nivel/obstrucción. No indicados para bombas en seco; se requiere viscosidad mínima del aceite.

Contenedores FP (estanqueidad por compresión) y FM / FK acoplamiento rápido
FP: contenedor plástico transparente con cabezal azul; longitud de cartucho indicada en pulgadas. FM: contenedor SAN transparente con tuerca de apriete en polipropileno reforzado. FK: contenedor PET transparente con tuerca en latón. Aceptan cartuchos en papel, polipropileno o AISI 304 en versiones compresión o acoplamiento rápido.

Cartuchos filtrantes (compresión y acoplamiento rápido)

• SP: papel plisado (compresión).
• SS: malla polipropileno plisada.
• SA: malla inox AISI 304.
• RP: papel plisado acoplamiento rápido con doble O-ring.
• RS: polipropileno plisado acoplamiento rápido con doble O-ring.
• RA: inox AISI 304 acoplamiento rápido con doble O-ring.

Filtros sifón FS
Retienen sólidos y líquidos aspirados por ventosas o sistemas de sujeción para evitar la contaminación de la bomba. Componentes típicos:

• Contenedor cilíndrico Plexiglás transparente con tapa extraíble.
• Válvula de retención en la entrada para evitar reflujo.
• Cartucho de malla inoxidable (60 μ / 100 μ).
• Válvulas manuales dos vías para servicio y restauración de presión.
• Vacuum-metro radial e interruptor magnético de nivel para paro en caso de exceso de líquido.
• Tubo rígido interno, válvula de fondo de retención automática, grifo de vaciado manual y soporte metálico.

Sistemas de sifón con by-pass automático (FS50BP, FS60BP)
Dos filtros sifón que alternan la aspiración: cuando uno se llena se ventila y vacía automáticamente y la aspiración continúa por el otro. Incluye electroválvulas servoaccionadas, válvulas manuales, cuadro estanco (230 V 50 Hz) y bastidor; recomendado cuando la entrada de líquidos es frecuente y no se permite parada para vaciado.

Filtros especiales
Versiones y accesorios especiales disponibles bajo demanda para configuraciones específicas.

Especificaciones técnicas

• Presiones de trabajo: típ. 0,5 a 1000 / 2000 / 3000 / 9000 mbar abs según serie.
• Temperaturas del fluido: de -20 °C hasta +45 / +50 / +60 / +90 °C según modelo y material de la cuba.
• Grados de filtración: papel 5 ÷ 7 μ (FC), malla 60 μ estándar (opciones 100 μ / 300 μ), baño de aceite ≤1 μ; sifón 60–100 μ.
• Caudales: modelos cubren aprox. 5–300 m3/h; variantes FO/FB para altas autonomías hasta ~300 m3/h.
• Materiales: Plexiglás, PET, SAN, chapa pintada, aluminio, cartuchos en papel, polipropileno, inox AISI 304, lana de acero.
• Conexiones: roscadas macho/hembra, acoplamiento rápido, doble O-ring, estanqueidad por compresión; longitud de cartucho codificada en pulgadas.
