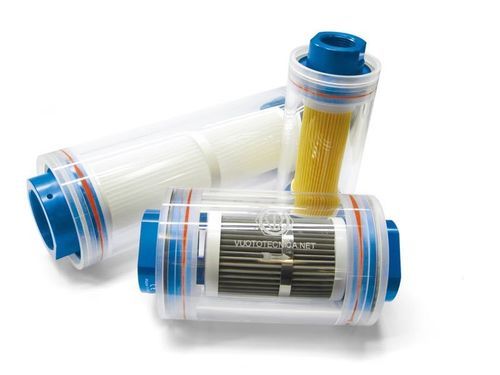

Cárter de filtro de cartucho FCL7

plisadopara airede aluminio

Descripción
Filtros de aspiración en línea que retienen impurezas y polvos muy finos afectando mínimamente el caudal. Su diseño cilíndrico compacto permite la instalación directa en conductos de vacío cerca de los puntos de uso (ventosas, sistemas de sujeción por vacío, etc.) para filtración local y control visual de los puntos de aspiración.

Construcción
Cuerpo cilíndrico de plexiglás transparente cerrado por dos bridas de aluminio anodizado sujetas por anillos Seeger. Las conexiones roscadas macho o hembra y los elementos de estanqueidad están ubicados en las bridas; una cartucho filtrante interno y extraíble aumenta la superficie de filtración. Los filtros son inspeccionables retirando una brida.

Tipos de cartuchos filtrantes

• Serie SP: Cartucho plisado de papel con estanqueidad por compresión.
• Serie SS: Cartucho de malla de polipropileno plisado con estanqueidad por compresión.
• Serie SA: Cartucho de malla de acero inoxidable AISI 304 con estanqueidad por compresión.
• Serie RP: Cartucho plisado de papel con acoplamiento rápido y doble junta tórica.
• Serie RS: Cartucho de malla de polipropileno con acoplamiento rápido y doble junta tórica.
• Serie RA: Cartucho de malla de acero inoxidable AISI 304 con acoplamiento rápido y doble junta tórica.

Notas de uso
Las versiones con elemento de papel no son recomendables en presencia de vapor de agua, vapores de aceite o condensación. Seleccionar cartuchos de malla o acero inoxidable si hay humedad o presencia de aceites.

Mantenimiento / inspección
La inspección y el reemplazo del cartucho se efectúan retirando una brida; no se necesitan herramientas especiales para la verificación básica.

Códigos de producto (ejemplos)
FPL1 FCL1 FIL1 FPL2 FCL2 FIL2 FPL3 FCL3 FIL3 FPL4 FCL4 FIL4 FPL5 FCL5 FIL5 FPL6 FCL6 FIL6 FPL7 FCL7 FIL7 SP/5M SS/5M SA/5M RP/5 RS/5 RA/5 RP/10/57 RS/10/57 RA/10/57

Características técnicas

• Presión de servicio: 0,5 a 3000 mbar absolutos
• Temperatura del fluido: -20 a +60 °C
• Cuerpo: cilindro de plexiglás transparente
• Bridas: aluminio anodizado sujetas por anillos Seeger
• Materiales de cartucho: papel plisado, malla de polipropileno, malla de acero inoxidable AISI 304
• Tipos de estanqueidad: compresión o acoplamiento rápido con doble junta tórica según la serie
• No recomendado con vapor de agua/vapores de aceite para elementos de papel
• Inspección: brida extraíble para comprobación visual y acceso al cartucho
