Resumen de la categoría
Listado de instrumentos y equipos para la medición, el control y la regulación del vacío, incluyendo tablas de conversión, vacuómetros y manómetros, vacuóstatos (analógicos, digitales, IO-Link), reductores de vacío, válvulas de regulación y accesorios.

Tabla de conversión de las unidades de medida del vacío y de la presión
Tabla de conversión de las unidades de medida del vacío y factores de conversión de las unidades de medida de presión (valores absolutos).

Vacuómetros y manómetros
El órgano de medida se basa en el principio del muelle Bourdon. Un extremo del muelle se suelda al perno roscado del vacuómetro-manómetro y el otro extremo queda libre; la deformación por variación de presión se amplifica mecánicamente para mover el índice. Caja resistente, con conexiones radiales o coaxiales, brida empotrable o para exterior, en seco o con baño de glicerina. Excepto modelos F 40 mm, el resto tiene doble escala. Fabricados conforme a normas de seguridad y unidades de medida vigentes en la Comunidad Europea.
Códigos del producto: 090315 090320 090325 090310 090110 090116 090210 090510 090516

Vacuómetro con punzón de acero
Vacuómetro diseñado para detectar inmediatamente el grado de vacío dentro de latas y recipientes alimentarios. Versión bañada en glicerina (art. 09 05 16) con punzón de acero templado para perforar recipientes y ventosa de silicona para garantizar estanqueidad tras perforación. Disponible versión estándar e versiones bajo pedido.
Código del producto: 090599

Vacuostatos mini neumáticos
Vacuóstatos de reducidas dimensiones que dan o quitan una señal neumática al alcanzar un grado de vacío regulable. El diferencial entre el valor máximo programado y el de restablecimiento no es regulable. Indicados para control de generadores de vacío y accionamiento de válvulas neumáticas.
Códigos del producto: 120130 120230

Vacuostato mini electromecánico
Vacuóstato compacto que entrega una señal eléctrica al alcanzarse un grado de vacío regulable. Histéresis fija de 50 ÷ 60 mbar. Recomendado cuando se necesita señal eléctrica por seguridad o control de sujeción de ventosas.
Código del producto: 120210

Microvacuóstatos digitales
Aparatos calibrados y compensados en temperatura que suministran una señal digital precisa al valor máximo configurado. Punto de conmutación programable mediante tornillo; LED rojo indica estado de conmutación. Histéresis del 2 % del valor configurado. Envoltorio de policarbonato, conexiones M5 o colector de aluminio; conexión eléctrica mediante cable de tres conductores. Art. 12 05 10 con posibilidad de giro sin desmontar de la conexión de vacío. Adecuados para aire seco y gases no corrosivos.
Códigos del producto: 120510P 120510N 120511P 120511N

Vacuóstato analógico
Contenedor ABS, compacto y ligero. Campo de regulación 0 a -1 bares. Salidas: analógica 1–5 V y digital PNP configurable por Teach-In. Punto de conmutación e histéresis programables; dos LED bicolores indican estado y códigos de error. Conexiones vací­o G 1/8” macho o M5 hembra; conexión eléctrica por conector roscado M8-4 pines o cable PUR bajo pedido. Adecuado para aire seco y gases no corrosivos. Recomendada su instalación cerca del punto de uso para instrumentación de seguridad y ahorro energético.
Código del producto: 120710

Vacuóstatos y presostatos digitales IO-Link

• Contenedor ABS robusto, compacto y ligero.
• Pantalla integrada que muestra valores medidos.
• Dos LED indican estado de las dos señales digitales independientes.
• Programación: puntos de conmutación e histéresis (0–100%) programables; comparaciones entre valores, contactos NA/NC, selección de unidades, bloqueo de parámetros e inversión de pantalla.
• Rotación libre de la pantalla sin desconectar conexiones neumáticas.
• Conexiones neumáticas: doble rosca G 1/8” macho o M5 hembra; eléctricas: M8 de 4 pines (cable PUR axial o radial bajo pedido).
• IO-Link: versión con interfaz IO-Link identificable por logotipo/inscripción, permite comunicación digital bidireccional, parametrización remota y diagnóstico avanzado para Industria 4.0.

Códigos del producto: 121010 122511

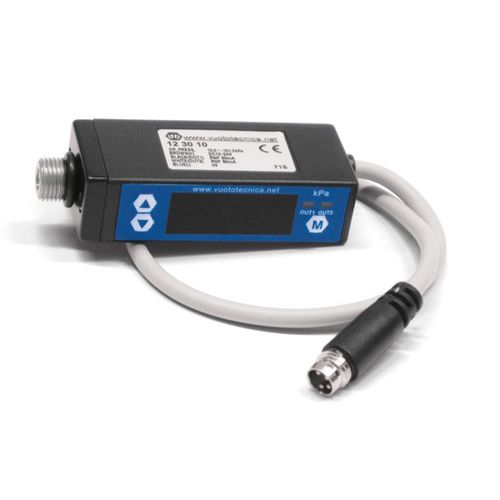

Vacuóstatos digitales (serie paralelepípedo)
Contenedor ABS, valores medidos visibles en pantalla (no se necesita vacuómetro externo). Dos LEDs (rojo/verde) indican estado; salidas de conmutación independientes. Programación de puntos de conmutación y histéresis 0–100% mediante botones; funciones adicionales programables (comparación, NO/NC, unidad, bloqueo). Conexión vacío G 1/8” macho o M5 hembra. Conectores eléctricos M8-4 pines o cable PUR; una versión con cable PUR integrado 2 m. Campo de regulación 0 a -1 bar; salidas digitales PNP y, según modelo, salida analógica 1–5 V.
Códigos del producto: 123010A 123010

Vacuóstatos y presostatos digitales
Dispositivos ABS, calibrados y compensados, con pantalla y dos ledes que indican el estado de las salidas. Salidas independientes, programación mediante botones, funciones avanzadas y posibilidad de conexión a vacío o presión (doble rosca G 1/8” hembra). Conexión eléctrica mediante cable de cuatro hilos. Adecuados para aire seco y gases no corrosivos; recomendados para señales de seguridad, arranque de ciclos y control de ventosas.
Códigos del producto: 122010P 123510P

Vacuóstatos y presostatos digitales con pantalla de dos colores
Pantalla principal de dos colores (rojo/verde) configurable y pantalla secundaria para valores configurados. Dos indicadores luminosos para salidas 1 y 2; salidas independientes y funciones programables (comparación, NO/NC, elección de unidad, bloqueo de valores). Conexión de vacío doble rosca G 1/8” macho o M5 hembra; conexión eléctrica mediante cable de datos extraíble. Uso en control de seguridad, ciclos y optimización energética.
Códigos del producto: 124010 124012 124020

Accesorios para vacuóstatos y presostatos digitales

• Cable con conector axial
• Cable con conector radial
• Kit de fijación en pared

Códigos de producto: 001220 001221 001222 001230 001231 001232 001240 001241 001242 001243

Válvulas de regulación del vacío
Al alcanzar un grado de vacío precalibrado, introducen aire atmosférico en el circuito para mantener el valor constante. Pueden actuar como reguladores en circuitos con una sola bomba o como válvulas de seguridad en depósitos/recipientes no probados a caídas de presión. Regulación mediante casquillo roscado; trabajo entre -20 °C y +200 °C.
Códigos del producto: 040110 040110INOX 040210 040210INOX 040310 040310INOX 040410 040410INOX 040510 040510INOX

Reductores de vacío
Regulan y mantienen el grado de vacío secundario preconfigurado, independientemente del caudal y de la oscilación del vacío primario. Funcionamiento por membrana-pistón; no introducen aire en el circuito, permitiendo diferentes puntos de sujeción desde una sola fuente. Regulación por tornillo moleteado.

Características técnicas (ejemplos según modelos)

• Funcionamiento: reductor de membrana-pistón.
• Presión de ejercicio regulable (tipos): de 800 a 1 mbar abs; variantes para bajo grado: 980 a 1 mbar abs.
• Caudales: desde 2 m3/h hasta 750 m3/h según modelo.
• Temperatura ambiente de trabajo: típicamente de -10 °C a +80 °C (algunas válvulas hasta +200 °C).
• Posición de instalación: cualquiera.

Reductores para bajo grado de vacío
Campo de regulación cercano a la presión atmosférica; caudales típicos de 20 a 160 m3/h.
Códigos del producto: 110350 110550 110650

Reductores de vacío con regulación neumática
La regulación se efectúa mediante la presión del aire comprimido de alimentación del cilindro neumático en lugar de un ajuste manual. Presión relativa de alimentación: de 0 a 3 bares (algunos modelos hasta 5 bares). Campos de regulación: 800–1 mbar abs o 980–1 mbar abs según la serie. Caudales y rangos de instalación variables por modelo.
Códigos del producto: 110130 110230 110330 110430 110530 110630 110380 110580 110680

Diagramas y documentación
Se indican diagramas del grado de vacío en función de la presión de alimentación del servomando; los valores son indicativos y dependen de la presión atmosférica, caudal de la fuente de vacío y calidad del aire comprimido de alimentación.

Observaciones
Los productos están orientados a la medición y control de aire seco y gases no corrosivos, con variantes específicas para aplicaciones alimentarias, industriales y de automatización. Para cada producto se indican códigos de referencia y documentación técnica disponible en formato PDF (no incluidos aquí).
