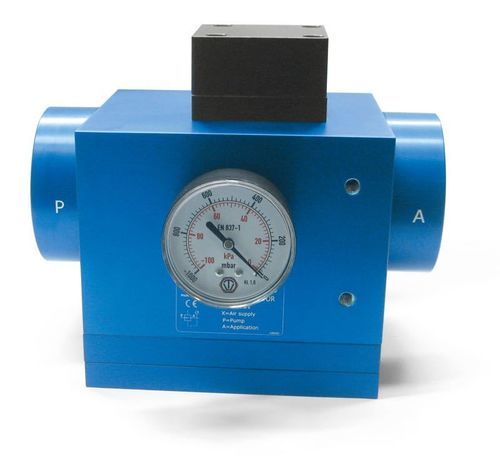

Regulador de vacío de diafragma Riduttori di vuoto con regolazione pneumatica

para altos caudales

Descripción
Los reguladores de vacío con ajuste neumático controlan el nivel de vacío secundario variando la presión de alimentación de un cilindro neumático de corta carrera: al aumentar la presión de suministro, aumenta el nivel de vacío secundario y viceversa. Estos reguladores mantienen un nivel de vacío preajustado (vacío secundario) independientemente de las fluctuaciones de la bomba o del vacío primario. A diferencia de las válvulas de ajuste de vacío, no incorporan aire atmosférico en el circuito, lo que permite múltiples puntos de agarre con distintos valores de vacío a partir de una sola fuente. El principio de funcionamiento se basa en la acción opuesta entre un cilindro neumático de corta carrera y un pistón flotante impulsado por la diferencia de presión entre el vacío secundario y la presión atmosférica.

Características técnicas

• Funcionamiento: regulador membrana‑pistón
• Presión de suministro: 0 a 5 bar (para los reguladores art. 11..31)
• Presión de trabajo ajustable: 1 a 800 mbar abs. (para los reguladores art. 11..31)
• Caudal: 370–750 m3/h
• Temperatura ambiente: -10 a +80 °C
• Posición de instalación: cualquiera

Aplicación
Estos reguladores están diseñados para sistemas de vacío centralizados donde cada punto de succión debe ajustarse de forma independiente dentro del rango de vacío de la instalación. Son necesarios cuando el vacío de trabajo debe ser inferior al vacío primario y mantenerse constante. Los reguladores con ajuste neumático pueden instalarse alejados del panel de control; basta con un regulador de presión en el panel para su accionamiento.

Códigos de producto

• 110831
• 110931

Características / especificaciones técnicas

• Principio: cilindro neumático de corta carrera frente a pistón flotante (membrana‑pistón)
• Rango de presión de suministro: 0–5 bar (art. 11..31)
• Presión de trabajo ajustable: 1–800 mbar abs. (art. 11..31)
• Capacidad de caudal: 370–750 m3/h
• Temperatura de funcionamiento: -10 a +80 °C
• Orientación de montaje: cualquiera
