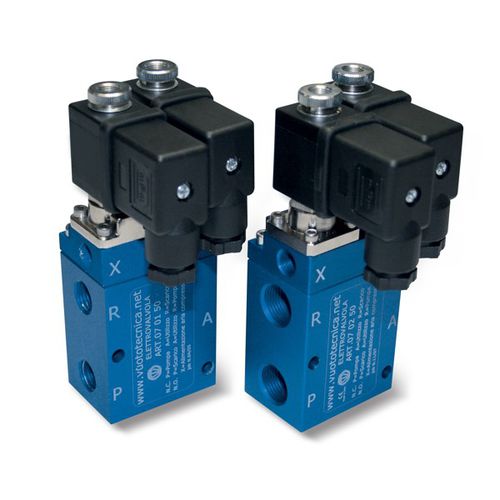

Electroválvula de control asistido 070x51 series

de 3 víasNCNA

Electroválvulas de vacío de 3 vías, servopilotadas, con 2 bobinas eléctricas La función de estas electroválvulas es la misma que las de tres vías anteriormente descritas. Sus componentes también son los mismos; distinguiéndose por las dos bobinas, las cuales, al recibir un impulso eléctrico, varían la posición de los obturadores, manteniéndolos así, incluso si falta aire comprimido en el servomando o corriente eléctrica, hasta recibir un nuevo impulso. Gracias a esta característica, su empleo está particularmente indicado en casos en que se requiera máxima seguridad en la conexión con la fuente de incluso si falla la alimentación eléctrica o neumática. Las bobinas eléctricas son estándar, totalmente plastificadas con resina sintética, estancas, con clase de aislamiento F (hasta 155 °C) según normas VDE, con conexiones eléctricas de tres terminales de 6,3 mm, para conector según normas EN 175301-803 (ex DIN 43650). Grado de protección IP 54; IP 65 con conector introducido. Tolerancia admisible de la tensión nominal: ±10%. Corriente absorbida máxima: 8 ÷ 16.5 V.A. en c.a. y 6.5 ÷ 16 W en c.c. Las bobinas eléctricas son orientables (180°). Los conectores también son orientables (180°) respecto a las bobinas y pueden suministrarse, bajo pedido, con leds luminosos, con circuito anti-interferencias y/o con protecciones frente a sobretensión e inversión de polaridad. Características técnicas Presión de trabajo: de 0,5 a 3000 mbar absolutos Presión en el servomando: ver tablas Temperatura del fluido aspirado: de -5 a +60 °C
