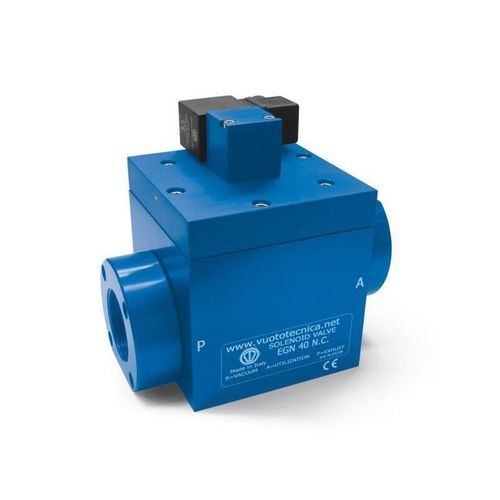

Electroválvula de control directo EGN40

de 2 víasNAnormalmente cerrada

Beschreibung
Die Zweiwege-Vakuum-Magnetventile dieser neuen Baureihe werden direkt, in zwei Positionen, mit konischem Verschluss betätigt, der durch das Vakuum selbst gesteuert wird. Sie werden mit offenem Kontakt geliefert, auf Anfrage aber auch mit geschlossenem Kontakt. Sie bestehen aus einem eloxierten Aluminiumkörper, in dem die Verbindungsanschlüsse hergestellt werden, einem Silikonverschluss, der auf einem Edelstahlschaft montiert ist, und einer Membran aus einer speziellen Gummi- und Gewebemischung; ein Stellglied, das durch eine elektrische Spule betätigt wird, leitet das Vakuum zur Servosteuerung.

Funktionsprinzip
Das Funktionsprinzip dieser Magnetventile basiert auf der Druckdifferenz zwischen der Pumpe oder dem Vakuumerzeuger und dem Druck der angesaugten Luft. Durch die Übertragung dieses „Differenzdrucks“ zur Servosteuerung über das Stellglied ist es möglich, den Schieber ohne Druckluft oder Federn zu steuern. Das Fehlen von Federn, Reibung und dynamischen Eigenspannungen ist für die hohe Eingriffsgeschwindigkeit und die Lebensdauer des Magnetventils von Vorteil.

Hinweise zum Einsatz
Für das vorstehend beschriebene Funktionsprinzip wird nicht empfohlen, sie bei Systemen mit niedrigem Vakuumniveau (weniger als 850 mbar absolut, entsprechend 15% des Vakuums) einzusetzen. Die Auswahl des Magnetventils muss immer in Abhängigkeit vom Volumenstrom und damit vom Sauganschluss der Pumpe bzw. des Vakuumerzeugers erfolgen.

Elektrische Ausführung
Die elektrische Spule ist standardmäßig vollständig kunstharzummantelte, wasserdichte Ausführung, Isolationsklasse F (bis 155 °C) nach VDE-Normen, mit elektrischen Anschlüssen an drei Klemmen von 6,3 mm, für Stecker nach EN 175301-803 (ex DIN 43650). Schutzart IP 54, IP 65 mit eingestecktem Stecker. Zulässige Toleranz des Nennwertes der Spannung: ± 10%. Maximale Absorption: 20 A.V. bei AC und 18 W bei DC. Die elektrische Spule kann um 360° gedreht werden. Der Stecker ist um 180° auf der Spule drehbar und kann auf Wunsch mit LED, mit Entstörschaltung und/oder mit Überspannungs- und Verpolungsschutz geliefert werden.

Anwendungsbeispiele

• Vakuumsysteme ohne Druckluft
• Entgasungsanlagen
• Autoklaven
• Vakuum-Schweißgeräte

Charakteristiken / Spezifikationen technisches

• Betriebsdruck: 0,5 bis 850 mbar absolut
• Temperatur des angesaugten Fluids: –5 bis +60 °C
• Materialien: eloxierter Aluminiumkörper, Silikonverschluss auf Edelstahlschaft, Membran aus spezieller Gummi-/Gewebemischung
• Elektrische Anschlüsse: drei Klemmen 6,3 mm, Stecker nach EN 175301-803
• Isolationsklasse: F (bis 155 °C) nach VDE
• Schutzart: IP54 (IP65 mit eingestecktem Stecker)
• Spulentoleranz Spannung: ±10%
• Maximale Absorption: 20 A.V. (AC) / 18 W (DC)
• Drehbarkeit Spule: 360°; Stecker drehbar 180°
• Optionen: LED, Entstörschaltung, Überspannungs- und Verpolungsschutz
• Produktcodes (Beispiele): EGN40NC, EGN40NO, EGN52NC, EGN52NO
