Encoder rotativo incremental IS580
con brida sincroRS-422DC

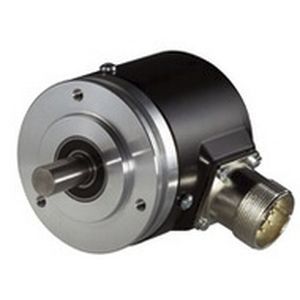

Encoder rotativo incremental - IS580 - W+S Meßsysteme GmbH - con brida sincro / RS-422 / DC
Encoder rotativo incremental - IS580 - W+S Meßsysteme GmbH - con brida sincro / RS-422 / DC
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de W+S Meßsysteme GmbH

Características

Tipo
incremental
Construcción
con brida sincro
Señal de salida
RS-422
Tensión de alimentación
DC
Nivel de protección
estándar
Aplicaciones
para la industria
Resolución de los codificadores incrementales (pulsos/revolución)

Máx.: 50.000 unit

Mín.: 1 unit

Diámetro de la carcasa

58 mm
(2,28 in)

Diámetro del eje

Máx.: 12 mm
(0,47 in)

Mín.: 6 mm
(0,24 in)

Velocidad de rotación

8.000 rpm
(50.265 rad.min-1)

Frecuencia de salida

300 kHz

Temperatura de proceso

Máx.: 70 °C
(158 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Los codificadores incrementales tienen un número definido de pulsos por revolución (PPR = pulsos por revolución). Las señales de salida son las señales A y B, desfasadas 90 grados entre sí, así como el pulso de referencia Z. Estas señales, así como sus señales invertidas, están disponibles en diferentes configuraciones. Las variantes más comunes como salidas del controlador son RS422 (TTL) o push-pull (HTL). Los codificadores incrementales son muy adecuados para determinar la velocidad, el ángulo o la distancia. Señales: A, /A, B, /B, Z, /Z

---

Traducción automática  (ver el original en inglés)

Catálogos

IS580
IS580
2 Páginas
