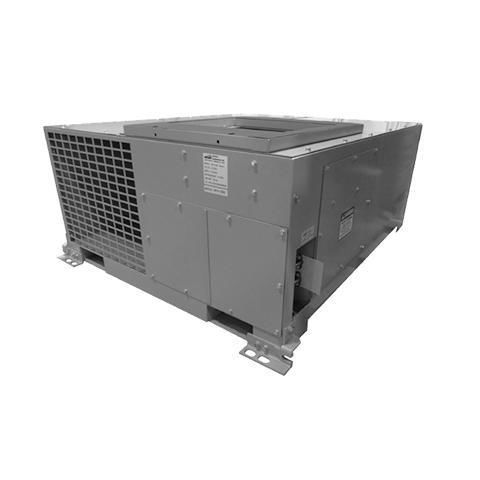

Sistema de aire acondicionado de tren bajo suelo ME7091

herméticopara locomotorascabina de conductor

Resumen
ME7091 es una unidad HVAC montada bajo el piso diseñada para locomotoras diésel-eléctricas de estilo GE EVO. Integra calefacción, ventilación y aire acondicionado para mantener las condiciones de la cabina durante todo el año, con componentes accionados por inversor para reducir mantenimiento.

Diseño y funcionamiento
La serie ME7091 funciona con inversor en el bus de la locomotora a 74 VDC, generando corriente alterna trifásica para las cargas de los motores HVAC. Todos los motores son accionados por inversores y el compresor es tipo scroll hermético. El inversor incluye múltiples modos de operación, termostatos integrados y protecciones electrónicas como protección contra sobrecarga y polaridad inversa.

Características

• Capacidad de refrigeración: 30.000 BTUH (2 etapas)
• Capacidad de calefacción: 11,25 kW eléctrica estándar (3 etapas; otras potencias opcionales)
• Funcionamiento del soplador: solo 2 etapas
• Sopladores y ventiladores de alto rendimiento para distribución de aire en cabina
• Compresor scroll herméticamente sellado
• Controles electrónicos avanzados y protecciones integradas
• Termostato interno para mantener la temperatura de la cabina
• Protecciones y controles de seguridad incorporados

Especificaciones técnicas

• Modelo: ME7091 (unidad HVAC montada bajo piso para locomotiva)
• Aplicación: locomotoras diésel-eléctricas, plataforma tipo GE EVO, montaje bajo piso
• Sistema de alimentación: unidad accionada por inversor diseñada para operar en bus de 74 VDC generando AC trifásica para motores
• Tipo de compresor: compresor scroll hermético
• Capacidad de refrigeración: 30.000 BTUH (2 etapas)
• Capacidad de calefacción: 11,25 kW (estándar) en 3 etapas; otras potencias opcionales
• Funcionamiento del soplador: 2 etapas; sopladores de alto rendimiento
• Modos de control: 8 modos estándar (apagado, ventilador bajo/alto, enfriamiento bajo/alto, calor bajo/medio/alto); modos adicionales opcionales
• Controles y protecciones: termostatos integrados; protecciones contra sobrecarga, polaridad inversa y cargas del motor
• Beneficio: control ambiental de cabina durante todo el año con mantenimiento reducido
