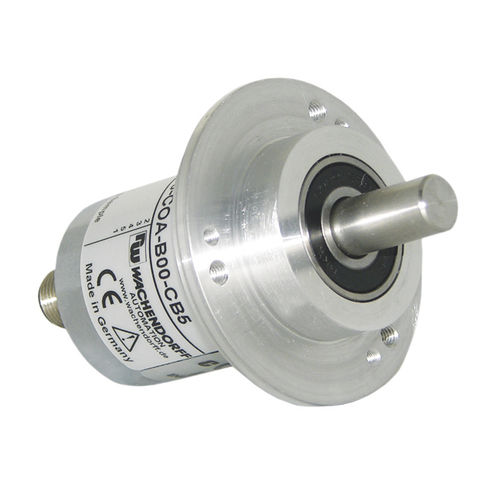

Encoder rotativo absoluto WDGA 58B
magnético16 bits32 bits

encoder rotativo absoluto
encoder rotativo absoluto
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto
Tecnología
magnético
Resolución de los codificadores absolutos
16 bits, 32 bits
N.º de revoluciones de los codificadores absolutos
16 bits, 32 bits
Construcción
con árbol macizo, monovuelta, multivuelta, con brida
Señal de salida
CANopen LIFT
Tensión de alimentación
32 V CC, 4,5 V CC
Material
de acero inoxidable
Nivel de protección
sin mantenimiento, IP67, IP65
Otras características
de alta resolución
Diámetro de la carcasa

58 mm
(2,28 in)

Diámetro del eje

Mín.: 6 mm
(0,24 in)

Máx.: 10 mm
(0,39 in)

Largo

Mín.: 12 mm
(0,472 in)

Máx.: 20 mm
(0,787 in)

Velocidad de rotación

8.000 rpm
(50.265 rad.min-1)

Temperatura de proceso

Mín.: -40 °C
(-40 °F)

Máx.: 100 °C
(212 °F)

Descripción

Encoder, absoluto, magnético, CANopen LIFT Eje saliente, brida de sujeción; 16/32-bit Mono-/Multivuelta; Perfil de comunicación CiA 301; Perfil del dispositivo CANopen LIFT CiA 417; Código binario Puntos destacados • EnDra®: mantenimiento y es respestuosa con el medio ambiente • CANopen LIFT, Monovuelta y Multivuelta • Perfil de comunicación CiA 301 • Perfil del dispositivo CANopen LIFT CiA 417 • Monovuelta / Multivuelta (max. 16 bit / 32 bit) • Tecnología innovadora con procesador de 32 bits • LED bicolor como indicador del estado operativo y • mensaje de error según CiA 303-3 • Cargas máximas de rodamiento hasta 220 N radial, 120 N axial Detalles del producto Brida Brida de sujeción Carcasa de acero cromada con aislamiento magnético Resolución Resolución monovuelta 65.536 pasos / 360° (16 bit) Resolución multivuelta hasta 32 bit Nota: Atención: Sin opción AAS = IP67 todo alrededor Permitida carga de los eje, radial: 125 N Permitida carga de los eje, axial: 120 N Ø 10 mm Permitida carga de los eje, radial: 220 N Permitida carga de los eje, axial: 120 N Veloc. máx. de rotación 8000 rpm Tensión de operación 10 Vcc hasta 32 Vcc Consumo propio de corriente: typ. 50 mA Potencia absorbida: máx. 0,5 W Clase de protección Carcasa: IP65, IP67; en el eje: IP65
