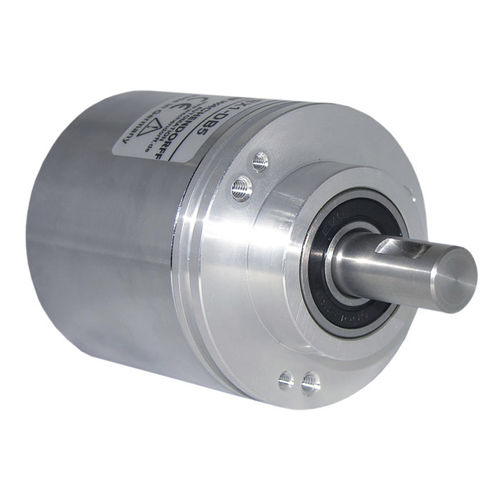

Encoder rotativo absoluto WDGA 58Dmagnético16 bits32 bits
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- absoluto
- Tecnología
- magnético
- Resolución de los codificadores absolutos
- 16 bits, 32 bits
- N.º de revoluciones de los codificadores absolutos
- 16 bits, 32 bits
- Construcción
- con árbol macizo, monovuelta, multivuelta, con brida, cerrado
- Señal de salida
- CANopen, CANopen LIFT
- Tensión de alimentación
- 24 Vcc, 12 Vcc, 15 V CC, 32 V CC
- Material
- de acero
- Nivel de protección
- sin mantenimiento, ultrarrobusto, IP67, IP65
- Otras características
- con aislamiento galvánico
- Diámetro de la carcasa
58 mm
(2,28 in)- Diámetro del eje
12 mm
(0,47 in)- Largo
25 mm
(0,984 in)- Velocidad de rotación
8.000 rpm
(50.265 rad.min-1)- Temperatura de proceso
Máx.: 100 °C
(212 °F)Mín.: -40 °C
(-40 °F)
Descripción
Encoder, absoluto, magnético, CANopen LIFT WDGA 58D,
Separación galvánica;
Heavy duty;
Eje saliente, brida de sujeción;
16/32-bit Mono-/Multivuelta;
Perfil de comunicación CiA 301;
Perfil del dispositivo CANopen LIFT CiA 417;
Código binario
Puntos destacados
• EnDra®: mantenimiento y es respestuosa con el medio ambiente
• CANopen LIFT, Monovuelta y Multivuelta
• Separación galvánica
• Perfil de comunicación CiA 301
• Perfil del dispositivo CANopen LIFT CiA 417
• Monovuelta / Multivuelta (max. 16 bit / 32 bit)
• Tecnología innovadora con procesador de 32 bits
• LED bicolor como indicador del estado operativo y
• mensaje de error según CiA 303-3
• Cargas máximas de rodamiento hasta 400 N radial, 400 N axial
Detalles del producto
Brida
Brida de sujeción
Carcasa de acero cromada con aislamiento magnético
Resolución
Resolución multivuelta
Permitida carga de los eje, radial: 400 N
Permitida carga de los eje, axial: 400 N
Consumo propio de corriente: typ. 100 mA
Potencia absorbida: máx. 1 W
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65
