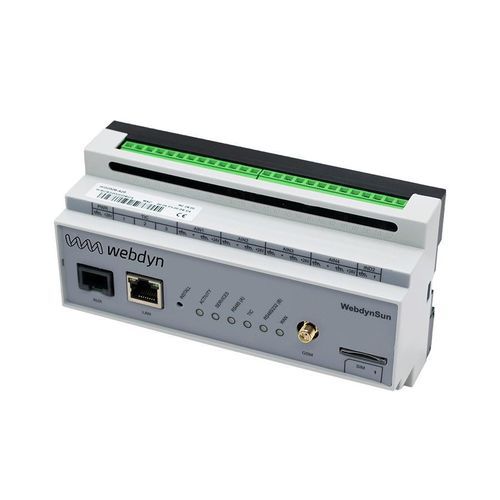

Pasarela de comunicación WebdynSun

de telemetríaIoTGPRS

Descripción del producto
La pasarela WebdynSun permite monitorizar y recopilar datos de rendimiento y ambientales de instalaciones solares. Agrega indicadores procedentes de inversores, contadores eléctricos y sensores ambientales (irradiancia, temperatura, velocidad del viento, etc.) en formato CSV y los envía periódicamente mediante redes móviles 4G/2G, Ethernet o línea telefónica a un servidor central. La instalación y configuración se realizan a través del servidor web integrado y pueden ejecutarse localmente o de forma remota. La pasarela también admite acciones locales controladas desde la plataforma central.

Características principales - Hardware

• Conectividad 4G
• Interfaces RS485 / RS422
• Compatibilidad con contadores TIC
• Entradas analógicas
• E/S digitales
• Puerto Ethernet
• Montaje en riel DIN

Características principales - Software

• Despliegue Plug & Play
• Configuración y gestión remota
• Generación y reporte de alarmas

Puntos fuertes y ventajas

• Puesta en marcha rápida en modo plug & play
• Monitoriza hasta 200 inversores por pasarela (según modelos y marcas)
• Compatible con una amplia gama de inversores del mercado
• Consumo de datos móviles muy bajo
• Agregación de parámetros en un único punto para supervisión simplificada
• Supervisión y visualización en tiempo real
• Optimización de la eficiencia de producción eléctrica
• Soporta protocolos Modbus y SunSpec, comunes en aplicaciones fotovoltaicas

Aplicaciones

• Monitorización en tiempo real de la producción eléctrica de instalaciones solares
• Mantenimiento preventivo y correctivo remoto

Especificaciones (red & tasas de datos)
WebdynSun 4G
4G: LTE-FDD B1/ B3/ B5/ B7/ B8/ B20/ B28; LTE-TDD B38/ B40/ B41; 2G: GSM B2/ B3/ B5/ B8
Tasa LTE-FDD (Mbps): 10 (DL)/ 5 (UL)
Tasa LTE-TDD (Mbps): 7.5 (DL)/ 1 (UL)
Tasa GPRS (kbps): 85.6 (DL)/ 85.6 (UL)
Tasa EDGE (kbps): 236.8 (DL)/ 236.8 (UL)

Interfaces

• Conectividad 4G
• 1x RS485
• 1x RS485/RS422
• 3x contadores TIC
• 4x entradas analógicas
• 6x entradas digitales
• 2x salidas digitales
• 1x Ethernet

Conectores

• 1x conector SMA F: antena GSM
• 1x RJ45: Ethernet
• 2x bornes: alimentación, RS485/422, TIC, entradas analógicas, E/S digitales
• 1x soporte miniSIM

Especificaciones técnicas

• LEDs de estado
• Montaje en riel DIN
• Entrada DC: +12 a +24 Vcc
• Consumo: 4 W máx.
• Temperatura de funcionamiento: -5 °C a 50 °C
• Temperatura de almacenamiento: -20 °C a 85 °C
• Dimensiones: 157 x 86 x 59 mm
• Peso: 300 g
• Certificaciones: EMI EN55022 clase B; CE: EN50082
