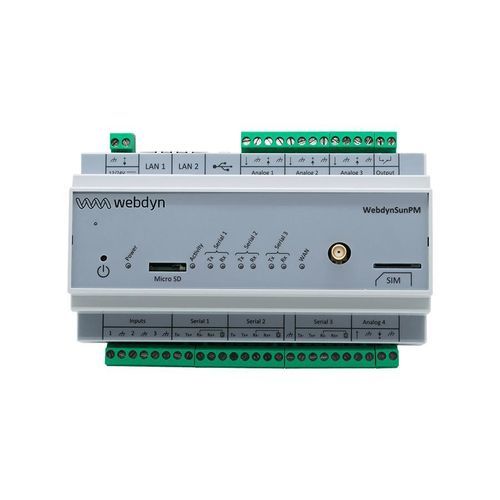

Pasarela de comunicación WebdynSunPM

IoTde telemetríaMQTT

Descripción general
El concentrador WebdynSunPM 4G es una pasarela para la monitorización y el control de instalaciones fotovoltaicas. Recopila y analiza datos de inversores, contadores y sensores, y ejecuta estrategias de gestión energética para modular la inyección a la red, optimizar el almacenamiento y gestionar la autoconsumo. La configuración puede realizarse localmente mediante el servidor web integrado y el asistente, y de forma remota si es necesario. Los datos se pueden enviar a uno o dos servidores o almacenarse localmente en una tarjeta micro SD.

Características principales — Hardware

• Conectividad 4G (LTE-FDD B1/B3/B5/B7/B8/B20/B28)
• Ethernet (2x RJ45)
• Montaje en carril DIN
• Entradas digitales (3x)
• Entradas analógicas: 0–10 V / 4–20 mA (4x)
• Salida de relé (1x)
• Interfaces RS485 / RS422 (3x)
• Puerto USB (1x)
• Ranura para micro SD
• Ranura para tarjeta SIM

Características principales — Software / Protocolos

• Gestión de alarmas y eventos
• Configuración remota y actualización de firmware
• Power Management: inyección cero, regulación, gestión BESS, autoconsumo
• MQTT / MQTT(s)
• FTP / SFTP
• HTTP(s) / WebDAV
• Configuración por SMS
• Compatible con SunSpec

Puntos fuertes

• Pasarela agnóstica: SunSpec, Modbus RTU/TCP y numerosos protocolos propietarios de inversores
• Compatible con una amplia gama de marcas de inversores, contadores y sensores
• Sin límite intrínseco de potencia de planta PV
• Autodetección de inversores
• Bajo consumo de datos móviles
• Soporte para dos servidores de destino
• Servidor web integrado y asistente de configuración intuitivos
• Funciones opcionales: inyección cero, desacoplamiento, regulación de potencia, gestión BESS

Aplicaciones

• Monitorización en tiempo real de la producción eléctrica fotovoltaica
• Comercialización de flexibilidad y participación en mercado
• Power Management, incluida la inyección cero a red
• Gestión de precios negativos
• Gestión de BESS (sistemas de almacenamiento por baterías)
• Gestión de cargadores EV
• Automatización de acciones locales
• Mantenimiento local o remoto (alertas, diagnóstico, corrección)

Especificaciones (resumen)
WebdynSunPM 4G
4G: LTE-FDD B1 / B3 / B5 / B7 / B8 / B20 / B28
Velocidad LTE-FDD (Mbps): 10 (DL) / 5 (UL)
Velocidad GPRS (kbps): 85,6 (DL) / 85,6 (UL)
Velocidad EDGE (kbps): 236,8 (DL) / 236,8 (UL)

Interfaces

• Módem 4G
• 3x RS485 / RS422
• 4x entradas analógicas
• 3x entradas digitales
• 1x relé
• 1x USB
• 2x RJ45 Ethernet (supervisión y configuración)
• 1x ranura micro SD
• 1x ranura SIM

Conectores

• 1x conector SMA F (antena)
• 2x bornes: alimentación, RS485/422, entradas de impulsos, entradas analógicas, relé

Características técnicas

• LEDs de estado
• Montaje en carril DIN
• Entrada DC: +12 a +24 Vdc
• Consumo: 4 W máx.
• Rango de temperatura de funcionamiento: -5 a 40 °C
• Temperatura de almacenamiento: -20 a 85 °C
• Dimensiones: 157 x 108 x 59 mm
• Peso: 340 g
• Certificaciones: RED, RoHS, REACH
