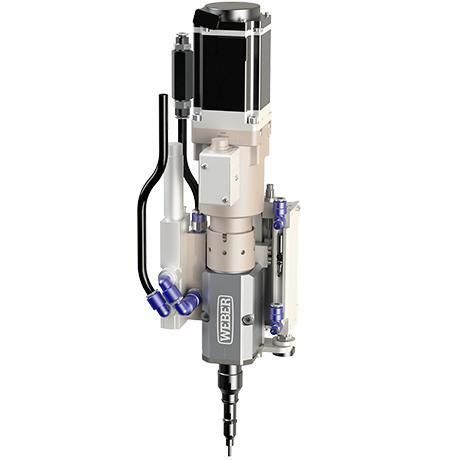

Atornilladora eléctrica con cable SEV-P

de pistolacon sistema de fijación al vacíoservo-controlado

Resumen
El SEV-P es un atornillador Pick & Place para robots ligeros (LBR). No incluye alimentación automática de tornillos; la tecnología de vacío opcional guía los elementos de fijación de forma fiable hasta el punto de atornillado. Su diseño extremadamente compacto permite pesos desde 1,5 kg. Dispone de una brida ISO 9409-1-50-4-M6 para adaptación a una amplia gama de robots ligeros y es adecuado para el montaje/desmontaje de baterías y otras tareas de atornillado Pick & Place.

Cambio de herramienta y aplicaciones
Un sistema de cambio automático de herramientas ampliable, con identificación de herramienta por RFID (lectura/escritura), permite integrar y cambiar múltiples herramientas y soporta el montaje totalmente automatizado de distintos elementos de fijación y programas de atornillado. El SEV-P puede equiparse con vacío opcional para el transporte fiable de elementos de fijación y con una cremallera de cabeza opcional que proporciona carrera neumática y medición activa de profundidad.

Características

• Vacío opcional para transporte fiable de elementos de fijación en ubicaciones profundas o de difícil acceso
• Solución Pick & Place con transporte por vacío
• Brida robot ISO 9409-1:2004 (50-4-M6)
• Diseño modular para integrar varias herramientas
• Accionamiento eléctrico EC
• Apto para robots colaborativos ligeros (LBR) y robots industriales
• Cambio automático de herramienta con identificación RFID (lectura/escritura)
• Carrera de cabeza neumática opcional con medición activa de profundidad

Datos técnicos (tabla)
Serie | SEV-P10 | SEV-P30 | SEV-P60
Rango de par [Nm] | 1 – 10 | 3 – 30 | 6 – 60
Vel. rotación máx. [rpm] | 2.500 | 1.500 | 850
Diámetro cabeza [mm] / Tamaño tuerca | según necesidad | según necesidad | según necesidad
Peso con / sin carril [kg] | 4,6 / 3,5 | 9,5 / 8 | 20 / 14
Carrera broca (husillo interno) [mm] | 5 | 5 | 10
Fuerza axial carrera interna [N] | 5 | 5 | 5
Carrera de avance de la cabeza [mm] | 50 | 50 | 125
Envergadura máxima de cavidad [mm] | 130 | 180 | 130
Fuerza axial carrera de cabeza [N] | 50 | 50 | 125
Portaherramientas | 1/4" | 5/16" | 7/16"
*Con accionamiento directo. Sujeto a modificaciones técnicas.

Aplicaciones y ventajas
El SEV-P está optimizado para atornillado Pick & Place donde se requieren peso reducido en la brida del robot, transporte fiable de elementos de fijación, cambio de herramienta modular y atornillado preciso (medición de profundidad opcional). Aplicaciones típicas: montaje/desmontaje de baterías y otras tareas robotizadas Pick & Place.

Especificaciones técnicas

• Modelo: serie SEV-P (SEV-P10 / SEV-P30 / SEV-P60)
• Peso: desde 1,5 kg
• Brida de montaje: ISO 9409-1-50-4-M6
• Cambio de herramienta: cambiador automático con identificación RFID (lectura/escritura)
• Opción vacío: para transporte Pick & Place de elementos de fijación
• Accionamiento: eléctrico (EC) servo
• Rangos de par: 1–10 Nm, 3–30 Nm, 6–60 Nm
• Velocidades máximas: hasta 2.500 rpm según serie
• Carrera broca (interna): 5 mm (P10/P30), 10 mm (P60)
• Carreras de cabeza: 50 mm (P10/P30), 125 mm (P60)
• Portaherramientas: 1/4" (P10), 5/16" (P30), 7/16" (P60)
• Capacidad de cavidad máxima: hasta 180 mm según la serie
