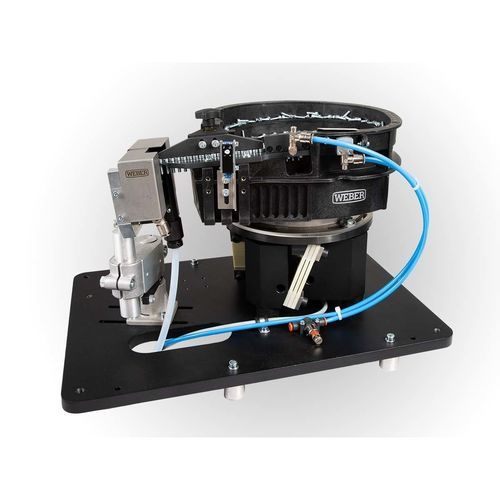

Alimentador rotativo ZEB series

vibratoriopara productos a granelrotativo

Resumen
El alimentador por tolva vibratoria ZEB está diseñado para clasificar, almacenar y alimentar piezas pequeñas y elementos de fijación como tornillos, tuercas, pasadores, arandelas, tapas y elementos especiales. Las superficies resistentes a la abrasión y un revestimiento especial protegen las piezas y reducen el desgaste. La propulsión se realiza mediante una unidad vibratoria con aislamiento acústico; opcionalmente puede montarse una campana insonorizante (SDH).

Equipamiento opcional

• Sensores de nivel
• Control de presencia
• Indicadores de posición
• Contenedor con correa (belt bunker) para alargar los intervalos de reposición

Características principales

• Material resistente a la abrasión y revestimiento protector
• Adecuado para tornillos largos, arandelas finas y tornillos con cabezas pesadas
• Uso universal para distintos elementos de fijación
• Tecnología de vibración para clasificación y transporte
• Mecanismo vibratorio insonorizado; campana insonorizante opcional (SDH)
• Alta cadencia: tiempos de ciclo hasta aprox. 0,8 s

Datos técnicos ZEB (resumen)
Serie | ZEB120 | ZEB240 | ZEB360
A Ancho [mm] | 480 | 480 | 640
497 con SDH* | 497 con SDH* | 650 con SDH*
B Profundidad [mm] | 340 | 340 | 536
353 con SDH* | 353 con SDH* | 547 con SDH*
C Altura [mm] | 456 | 456 | 602
463 con SDH* | 463 con SDH* | 607 con SDH*
Peso [kg] | 25 con SDH* | 54 con SDH* | 80 con SDH*
Volumen de llenado [L] | 0,3 | 1,2 | 3,8
Peso de llenado [kg] | 1,2 | 6,0 | 17,0
D Altura hasta el tolva [mm] | 290 | 300 | 360
E Altura hasta FSK** [mm] | 305 | 382 | 440

Tornillos
Ø cabeza [mm] | 2,0 – 4,0 | 2,5 – 12,5 | 6,0 – 24,0
Rosca | M1 – M2 | M2 – M6 | M4 – M14
Longitud total [mm] | ≤ 22 | ≤ 48 | ≤ 73

Tuercas
Medida de esquina [mm] | — | ≤ 12,5 | ≤ 20
Rosca | — | ≤ M8 | ≤ M10
Altura [mm] | — | ≤ 9,5 | ≤ 9,5

Pasadores
Ø pasador [mm] | — | ≤ 8 | ≤ 16
Longitud [mm] | — | ≤ 50 | ≤ 80

*SDH = campana insonorizante, **FSK = control de nivel de llenado

Características / especificaciones técnicas

• Serie: ZEB (ZEB120, ZEB240, ZEB360)
• Material y recubrimiento resistentes a la abrasión
• Tecnología de vibración con unidad insonorizada; opcional campana (SDH)
• Alta cadencia: tiempos de ciclo hasta aprox. 0,8 s
• Volúmenes de llenado: 0,3 L / 1,2 L / 3,8 L
• Peso de llenado: 1,2 kg / 6,0 kg / 17,0 kg
• Opciones: sensores de nivel, control de presencia, indicadores de posición, contenedor con correa
