Unidad de alimentación de tuercas ZEL series

con elevadorde tornillopara tornillos

Descripción general

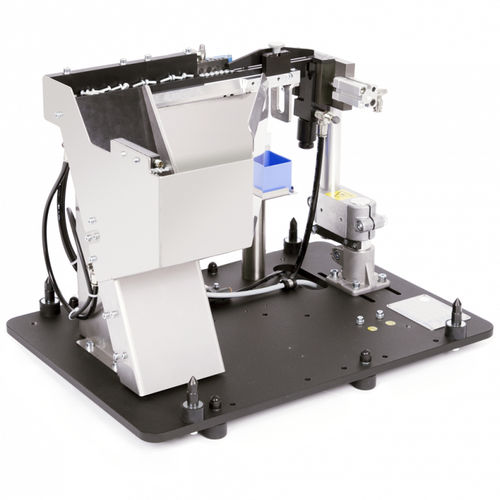

El alimentador tipo escalón ZEL suministra y separa tornillos, tuercas y pasadores con mínima abrasión. Los tiempos de ciclo hasta 0,8 s permiten altas cadencias. La guía de salida de baja vibración reduce el movimiento de piezas y la generación de partículas, lo que facilita el procesamiento de piezas revestidas y sensibles. Los sensores integrados y las medidas de reducción de ruido mejoran la fiabilidad del proceso y la protección del operario.

Diseño y materiales
La tolva de almacenamiento está fabricada en acero inoxidable. El deslizador integrado puede ser de acero para herramientas endurecido o de plástico para reducir el desgaste y la contaminación. Se puede instalar opcionalmente un contenedor de cinta (trómel de recarga) para aumentar la autonomía. Los componentes están seleccionados para cumplir requisitos de limpieza técnica.

Características

• Alta producción (tiempos de ciclo hasta 0,8 s)
• Baja abrasión que preserva la limpieza técnica
• Apto para piezas con revestimiento y piezas sensibles
• Baja generación de partículas
• Guía de salida de baja vibración para reducir ruido y oscilaciones
• Configuración posible para Pick & Place con escapement TPP
• Sensores integrados para alta fiabilidad del proceso

Componentes funcionales (puntos clave)

• Control de entrada para separación
• Unidad de escape (escapement)
• Depósito de almacenamiento de elementos de fijación
• Cilindro de elevación para transporte suave
• Opcional: freno contra suciedad BR‑S para mejorar la limpieza técnica

Datos técnicos (resumen)
Serie | ZEL240 | ZEL360 | ZEL480
A Ancho [mm] | 480 | 640 | 1296
B Profundidad [mm] | 340 | 536 | 1000
C Altura [mm] | 456 | 602 | 1141
Peso [kg] | aprox. 60 | aprox. 85 | aprox. 350
Volumen de llenado [ltr] | 1,2 | 3,0 | 15,0
Peso de llenado [kg] | 6,0 | 14,0 | aprox. 100,0
D Altura hasta la tolva [mm] | 397 | 437 | 1033

Tornillos
Ø cabeza [mm] | 2,5–12,5 | 6,0–20,0 | 12,0–32,0
Rosca | M2–M6 | M4–M12 | M6–M16
Longitud total [mm] | ≤ 42 | ≤ 73 | ≤ 160

Tuercas
Medida diagonal [mm] | ≤ 12,5 | ≤ 20 | ≤ 32,0
Rosca | ≤ M8 | ≤ M10 | ≤ M16
Altura [mm] | ≤ 9,5 | ≤ 9,5 | ≤ 20,0

Pasadores
Ø pasador [mm] | ≤ 8 | ≤ 14 | ≤ 24,0
Longitud [mm] | ≤ 48 | ≤ 73 | ≤ 160

Notas
*SDH = tapa de insonorización. Dimensiones en mm; sujetos a cambios técnicos. Soluciones a medida disponibles para elementos de fijación especialmente grandes.

Especificaciones técnicas

• Series: ZEL240, ZEL360, ZEL480
• Tiempo de ciclo típico: hasta 0,8 s
• Materiales principales: tolva en acero inoxidable; deslizador en acero endurecido o plástico
• Guía de salida de baja vibración para piezas sensibles
• Sensores integrados para control de proceso
• Tapa de insonorización (SDH) opcional
• Contenedor de cinta opcional para mayor autonomía
• Configuración Pick & Place con escapement TPP
• Diseñado para minimizar abrasión y generación de partículas
