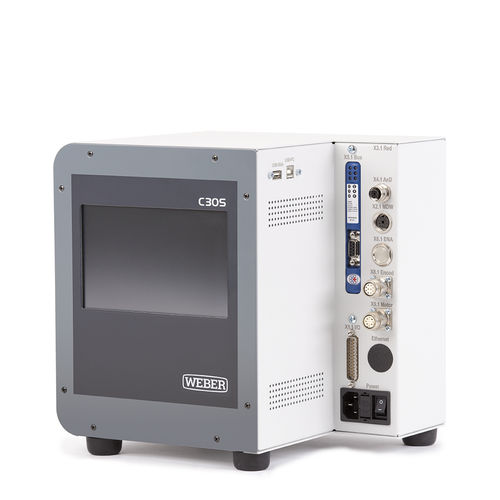

Unidad de control de atornillado C30S

de sujecióndigitalcon pantalla táctil

Resumen
El controlador de proceso C30S está concebido para aplicaciones de atornillado y apriete complejas. Ofrece evaluación detallada de procesos, admite 31 programas configurables y 13 secuencias de proceso, y se opera mediante una pantalla táctil integrada de 7". Existen dos variantes: C30SxS (control por corriente) y C30SxM (con sensor de par o ángulo). Numerosas interfaces abiertas permiten la integración en líneas de producción (E/S digitales, RS232, PROFIBUS, PROFINET, DeviceNet, EtherCAT, EtherNet/IP).

Funciones y evaluación
Los datos y resultados pueden leerse a través de conexión USB/PC. El equipo soporta recuento de ciclos, registro en libro de control, almacenamiento de resultados y documentación de pares de apriete. Es posible la salida de curvas y su visualización en una pantalla remota. Opcionalmente se puede conectar a una base de datos MySQL para documentación centralizada y trazabilidad.

Características

• Diseñado para tareas complejas de atornillado y apriete
• Control de proceso para par, ángulo y estrategias multi-paso
• Pantalla táctil integrada de 7" para operación y configuración
• E/S digitales e interfaces fieldbus para integración
• Visualización externa y salida remota de curvas
• Puerto USB para exportación de datos y registro
• Compatible con accionamientos EC-servomotor
• Software de sistema integrado para configuración y control
• Soporta transductores de par y ángulo para medición precisa
• Conexión MySQL opcional para documentación ampliada
• Comunicación con cliente mediante módulos de bus de campo

Compatibilidad y aplicaciones
Compatible con los atornilladores fijos WEBER y con atornilladores manuales HET y HSE. Adecuado para integración en puestos de producción automatizados y entornos que requieran documentación del apriete.

Datos técnicos
Alimentación: Estándar 230 V, toma IEC L, N, PE, 230 V ±10% / 50–60 Hz; Opción 115 V, toma IEC L, N, PE, 115 V ±10% / 50–60 Hz. Clase de seguridad eléctrica: Clase 1 (L, N, PE). Accionamientos: 100 / 400 / 750 W. Procesos: 13 ciclos. Programas: 31 programas configurables. Interfaces: E/S digitales, RS232, PROFIBUS, PROFINET, DeviceNet, EtherCAT, EtherNet/IP. Peso: 7,8 kg. Dimensiones (An/Pr/Al, sin enchufe): 280 / 255 / 280 mm. Clase de protección: IP30.

Notas
Sujeto a modificaciones técnicas.

Características / especificaciones técnicas

• Variantes: C30SxS (control por corriente) y C30SxM (sensor de par/ángulo)
• Pantalla táctil integrada 7" para operación y parametrización
• 31 programas configurables y 13 ciclos de proceso
• Múltiples interfaces fieldbus y de red para integración
• Exportación USB/PC, recuento de ciclos y registro
• Posible conexión a MySQL para documentación central
• Soporte de transductores para par y ángulo para medición precisa
• Diseñado para accionamientos EC ; visualización externa soportada
• Peso: 7,8 kg ; Dimensiones: 280 x 255 x 280 mm (An x Pr x Al)
• Alimentación: 230 V estándar (opción 115 V) ; Clase de protección: IP30
