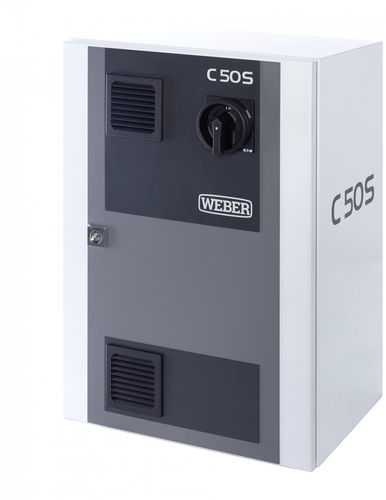

Unidad de control TCP/IP C50S

de atornilladocon pantalla táctil

Resumen
El controlador de procesos C50S está diseñado para procesos de atornillado complejos y parametrizables de forma individual. Soporta hasta 255 programas de atornillado seleccionables, con un máximo de 25 pasos por programa, y puede ampliarse con programas específicos del cliente mediante una interfaz abierta. La comunicación en red se realiza por Ethernet (TCP/IP) y la visualización puede hacerse en un monitor táctil WEBER opcional o en un PC con Windows.

Funciones

• 255 programas, hasta 25 pasos por programa
• Cinco valores de resultado seleccionables desde cualquier etapa
• Funciones estadísticas para evaluación de la calidad del proceso (exportación para cp/cpk)
• Métodos avanzados de atornillado: gradiente (par, profundidad), par relativo, M360°, configurables hasta 25 etapas
• Sistemas de medida de profundidad digitales y analógicos compatibles; opción de sistema de medición redundante VDI 2862, Clase A
• Parámetros del proceso configurables vía interfaz cliente y módulo de bus de campo
• Interfaces de integración: E/S digital, RS232, PROFIBUS, PROFINET, EtherNet/IP, DeviceNET, EtherCAT
• Conexión MySQL opcional para documentación ampliada
• Alto estándar de seguridad informática con monitorización de interfaces y funciones de diagnóstico

Análisis del proceso y diagnóstico
El C50S genera curvas detalladas de par/profundidad y muestra las señales de proceso en ejes configurables. El controlador almacena las últimas 1.000 curvas y permite la superposición de hasta 10 curvas para comparación. Dispone de diagnóstico del sistema, registro de sucesos (logbook), funciones de copia de seguridad y ayuda para validar y solucionar incidencias del proceso.

Datos técnicos

• Modelo: C50S
• Alimentación: 230 V estándar, conector IEC L, N, PE; 230 V ±10% / 50–60 Hz
• Clase de protección eléctrica: Clase 1 (L, N, PE)
• Accionamientos disponibles: 100 W, 400 W, 750 W
• Programas: 255 programas, hasta 25 pasos por programa
• Interfaces: E/S digitales, RS232, PROFIBUS, PROFINET, DeviceNET, EtherCAT, EtherNet/IP
• Almacenamiento: últimas 1.000 curvas; superposición hasta 10 curvas
• Peso: ~20 kg
• Dimensiones (An x Pr x Al): 350 x 250 x 500 mm (sin enchufe)
• Clase de protección: IP54
