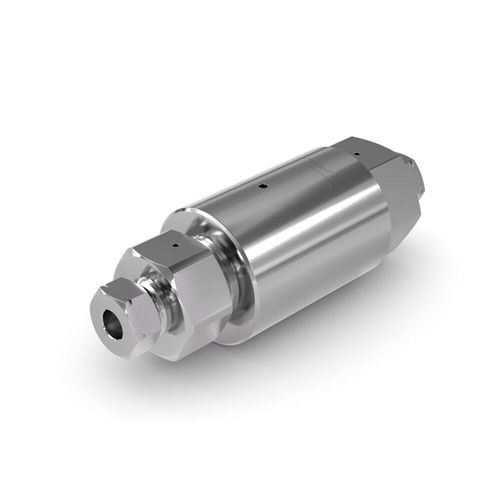

Válvula de retención de bolas C1-189332

para aceitedesatascadorade alta presión

Descripción breve
Para ultra-alta presión hasta 4.200 bar / 60.000 psi

Descripción del producto
Allí donde el medio en una tubería debe fluir en una sola dirección y es necesario impedir el reflujo, las válvulas de retención WEH® para ultra-alta presión cumplen esta función de forma fiable. La gran sección nominal técnica permite altos caudales con baja caída de presión. El montaje es sencillo gracias al tornillo de doble presión integrado: la válvula de retención solo debe apretarse en una superficie de llave, evitando tensiones o la rotación del tubo.

Características

• Fácil montaje gracias a los tornillos de doble presión integrados con 1 rosca izquierda y 1 rosca derecha
• Alto caudal gracias a la gran sección nominal técnica
• Larga vida útil gracias al cierre con bola de cerámica de alta calidad
• Suministrado con anillos de presión y tornillos de presión premontados

Aplicación
Las válvulas de retención WEH® ultrahiguales con cierre por bola están diseñadas específicamente para aplicaciones hidráulicas en el ámbito de alta presión. Están disponibles variantes para otros medios y aplicaciones.

CAD
Los archivos CAD están disponibles para esta familia de productos.

Variantes de producto
N.º de pedido | Versión | Rango de presión (PS) | Adecuado para diámetro exterior de tubo | Sección nominal técnica
C1-189332 | Cierre por bola | 2.500 bar / 35.000 psi | 3/8" | 5 mm
C1-189396 | Cierre por bola | 2.500 bar / 35.000 psi | 3/8" | 5 mm
C1-189397 | Cierre por bola | 4.200 bar / 60.000 psi | 1/4" | 2,8 mm
C1-189398 | Cierre por bola | 4.200 bar / 60.000 psi | 1/4" | 2,8 mm
C1-189399 | Cierre por bola | 4.200 bar / 60.000 psi | 3/8" | 4 mm
C1-189400 | Cierre por bola | 4.200 bar / 60.000 psi | 3/8" | 4 mm
C1-189401 | Cierre por bola | 4.200 bar / 60.000 psi | 9/16" | 5 mm
C1-189402 | Cierre por bola | 4.200 bar / 60.000 psi | 9/16" | 5 mm

Características / Especificaciones técnicas

• Presión máxima de servicio en B2: PS = 2.500 bar (36.259 psi) o 4.200 bar (60.916 psi), según la versión
• Presión de apertura PC: 1,8 bar (26 psi)
• Rango de temperatura: +5 °C a +50 °C
• Medio: líquidos según el grupo de fluidos 2 (DGR), p. ej. aceite hidráulico
• Materiales: acero inoxidable de alta resistencia
• Montaje: cierre por bola
• Presión máxima de entrada en B1: 800 bar
• Geometría de conexión: racor HP 60° cono y rosca
• Conformidades / Pruebas / Homologaciones: Tipo de equipo a presión: elemento similar a tubería, componente sometido a presión según el artículo 2, n.º 5 de la Directiva de equipos a presión; clasificación: artículo 4, apartado 3
