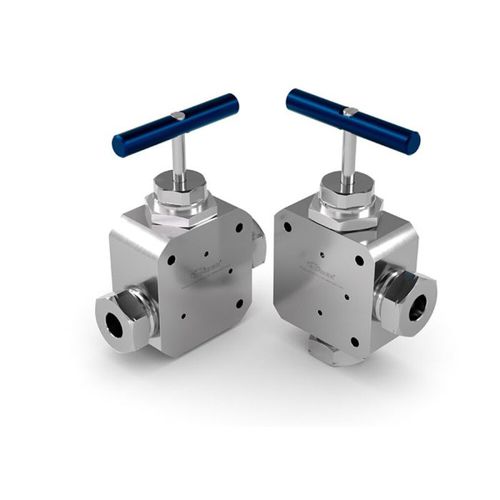

Válvula de aguja WEH002

manualcon volantede aislamiento

Descripción del producto
Las válvulas de aguja proporcionan una solución fiable para cortar y regular medios. Diseñadas específicamente para aplicaciones de muy alta presión, se utilizan en sistemas hidráulicos exigentes como hydroforming y corte por chorro de agua.

Ventajas

• Cierre bidireccional – uso posible en cualquier dirección de flujo
• Altos caudales – mayor sección nominal en relación con el diámetro interior de la tubería
• Accionamiento rápido – apertura/cierre completo en aproximadamente dos vueltas
• Manejo sencillo – volante ergonómico para regulación precisa
• Integración rápida – compatible con racores, mismas dimensiones externas
• Fácil montaje – múltiples orificios de fijación para instalación en panel o carril

Características

• Válvulas de aguja para el corte de líneas de alta presión
• Apertura y cierre rápidos con pocas vueltas
• Instalación sencilla gracias a numerosas opciones de montaje
• Caudal elevado debido a sección nominal técnica optimizada
• Flujo posible en ambas direcciones
• Suministrado con anillos de presión y tornillos de presión premontados

Aplicaciones

• Instalaciones de hydroforming
• Corte por chorro de agua
• Bancos de ensayo de alta presión
• Construcción de máquinas industriales y especiales

Datos técnicos
Rango de presión (PS): PS = 2.500 bar (36.259 psi), 4.200 bar (60.916 psi), según versión
Rango de temperatura: +5 °C a +50 °C
Medios: Aire / Agua / Aceite hidráulico (solo aceites según grupo de fluido 2 DGR)
Materiales: acero inoxidable de alta resistencia
Geometría de conexión: Racor HP 60° cono y rosca
Conformidades / ensayos / homologaciones: Sistema de aseguramiento de calidad certificado según la Directiva de equipos a presión 2014/68/UE; clasificación: Artículo 4, apartado 3

Características / Especificaciones

• Serie: WEH002
• Material: acero inoxidable de alta resistencia
• Rango de presión: hasta 4.200 bar (60.916 psi) según versión
• Rango de temperatura: +5 °C a +50 °C
• Medios: Aire, Agua, Aceite hidráulico (grupo de fluido 2 DGR)
• Conexión: Racor HP 60° cono y rosca
• Montaje: orificios de fijación para montaje en panel o carril
• Funcionamiento: cierre bidireccional, alto caudal, accionamiento rápido (aprox. 2 vueltas)
• Contenido del suministro: anillos de presión y tornillos de presión premontados
• Certificación: Gestión de calidad según la Directiva de equipos a presión 2014/68/UE
