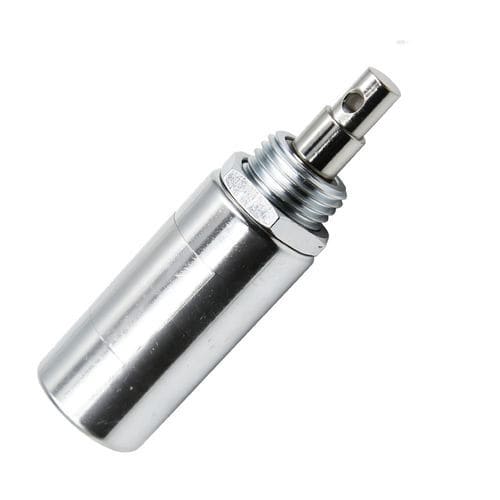

Electroimán de mantenimiento WL1939

linealde bloqueode clasificación

Visión general
Un electroimán tubular de tracción es un actuador electromecánico que convierte la energía eléctrica en movimiento lineal al atraer un émbolo dentro de una bobina cilíndrica. El Weilong AS 1939 (ref. comercial WL1939) está diseñado para instalaciones compactas que requieren actuación lineal rápida y repetible a baja tensión CC.

Características principales

• Carcasa cilíndrica protegida contra polvo y daños mecánicos
• Respuesta rápida y campo magnético concentrado para una actuación precisa
• Disponible en tensiones CC bajas (12 V, 24 V) con carrera y opciones de montaje configurables
• Integración eléctrica sencilla con cables de salida y montaje por tornillo

Aplicaciones típicas

• Automatización industrial: clasificación, embalaje y máquinas de ensamblaje
• Máquinas expendedoras y de boletos: mecanismos de bloqueo, liberación y dispensado
• Dispositivos médicos: manejo de fluidos, posicionamiento de muestras y operaciones de precisión
• Sistemas automotrices: unidades de control, mecanismos de cierre
• Aparatos de consumo: cafeteras, control de acceso y equipos domésticos

Ventajas / Desventajas
Ventajas:

• Diseño tubular compacto que protege los componentes internos
• Fuerte fuerza inicial de tracción y actuación rápida
• Eficiencia energética para ciclos cortos y frecuentes e integración sencilla
• Configuraciones personalizables de carrera, potencia y montaje

Desventajas:

• La fuerza de tracción disminuye con el aumento de la carrera; carrera limitada
• Frecuentemente requiere un resorte de retorno para el reposicionamiento
• La operación continua puede generar calor; es necesario respetar el ciclo de trabajo y la ventilación
• El rendimiento es sensible a la alineación y al entrehierro

Solución de problemas (problemas comunes y comprobaciones)

• No acciona: comprobar tensión de alimentación, cableado, continuidad de la bobina y señal de control
• Baja fuerza: verificar la tensión nominal, reducir la carrera, comprobar la alineación del émbolo o seleccionar un modelo de mayor fuerza
• Sobrecalentamiento: confirmar ciclo de trabajo, tensión correcta y ventilación; considerar unidad con resistencia térmica mayor
• Respuesta lenta: estabilizar la alimentación, inspeccionar fricción interna y resorte de retorno
• Ruido/vibraciones: asegurar el montaje, verificar calidad de suministro y realinear el émbolo
• Émbolo atascado: inspeccionar polvo/residuos, corrosión o resorte desgastado; sustituir si es necesario
• Fallo de la bobina: comprobar sobretensión, ciclo de trabajo inadecuado o problemas de aislamiento

Ficha técnica del producto

• Brand: Weilong
• Número de modelo: AS 1939 (ref. comercial: WL1939)
• Tensión nominal: DC 12V o 24V (otras tensiones CC bajas disponibles)
• Potencia nominal: 3–8 W
• Carrera: configurable 2–5 mm (personalizable)
• Fuerza de retención: aprox. 350 gf
• Modo de trabajo: tipo tracción (también disponible en push)
• Servicio: continuo (modelos para otros ciclos disponibles)
• Clase de aislamiento: B
• Temperatura de funcionamiento: -10°C a 100°C
• Longitud del cable: 200 mm
• Montaje: tornillo
• Vida útil: ~200.000 ciclos (dependiente de la aplicación)
• Certificaciones: CE, RoHS, ISO9001
• MOQ: 1000 uds; Capacidad de suministro: ~5000 uds/semana
• Tiempo de entrega: 30 días; Puerto de carga: Shenzhen
• Condiciones de pago: TT o LC a la vista; Garantía: 1 año; Pedido de muestra: Sí

Especificaciones técnicas

• Brand: Weilong
• Modelo: AS 1939 (WL1939)
• Tensiones: DC 12V / DC 24V
• Potencia: 3–8 W
• Carrera: 2–5 mm (personalizable)
• Fuerza de retención: ~350 gf
• Ciclo de trabajo: 1–100% (según modelo)
• Clase de aislamiento: B
• Temperatura de funcionamiento: -10°C a 100°C
• Longitud del cable: 200 mm
• Montaje: tornillo
• Vida útil: ~200.000 ciclos
• Certificaciones: CE, RoHS, ISO9001
