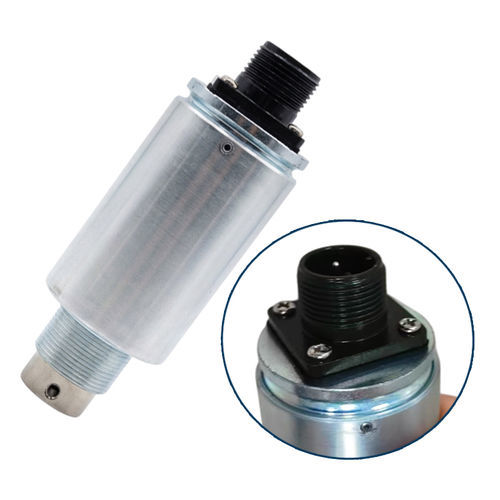

Electroimán de mantenimiento WL4297

linealde bloqueotubular

Resumen
Un electroimán tubular de tiro atrae un émbolo hacia una bobina cilíndrica cuando se energiza, produciendo movimiento lineal. Está compuesto por una bobina cilíndrica, una carcasa ferromagnética y un émbolo móvil (núcleo). Cuando la corriente atraviesa la bobina, se forma un campo magnético y el émbolo es atraído, generando movimiento rectilíneo. Los solenoides tubulares emplean un diseño cerrado que aporta mayor resistencia, estabilidad y un circuito magnético constante en comparación con los de bastidor abierto, siendo adecuados para espacios reducidos y automatización industrial.

Características clave y beneficios

• Cuerpo cilíndrico compacto para protección contra polvo y daños mecánicos
• Diseño cerrado (tubular) para estabilidad y circuito magnético consistente
• Disponibles en varios tamaños y tensiones DC (opciones comunes: 12 V, 24 V) para aplicaciones OEM y personalizadas
• Alta densidad de fuerza y respuesta rápida, adecuados para control de movimiento y automatización industrial
• Bajo ruido y operación eficiente en energía; configurable (tensión, carrera, fuerza) para necesidades específicas

Aplicaciones

• Sistemas de automatización: accionamiento de palancas, válvulas, interruptores y movimientos lineales precisos
• Sistemas de cierre y control de acceso (máquinas expendedoras, cerraduras electrónicas)
• Dispositivos médicos que requieren movimiento lineal preciso
• Automoción: cerraduras de puertas, actuadores de sistemas de combustible, controles relacionados con la transmisión
• Equipos de oficina y maquinaria de impresión (fotocopiadoras, impresoras)
• Empaque, textil y equipos industriales de pequeño diseño donde el espacio es limitado

Ventajas y desventajas
Ventajas

• Alta fuerza en tamaño compacto y circuito magnético eficiente
• Estructura tubular cerrada que protege las piezas internas de polvo y humedad, mejorando la durabilidad
• Respuesta lineal rápida adecuada para equipos de alta velocidad y tareas de automatización repetitivas
• Configurable (tensión, carrera, ciclo de trabajo) para una amplia gama de usos industriales

Desventajas

• La fuerza disminuye a medida que aumenta la carrera — menos eficaz para aplicaciones de carrera muy larga
• La operación continua genera calor; el ciclo de trabajo y la refrigeración deben gestionarse en usos prolongados
• Requiere alimentación continua mientras está energizado (a menos que se utilicen tipos de enclavamiento) y limitado al movimiento lineal

Solución de problemas y mantenimiento (fallos comunes y remedios)

• Sin movimiento: comprobar la alimentación y tensión, inspeccionar cableado/conexiones, medir la resistencia de la bobina para detectar circuito abierto, verificar señales de control.
• Fuerza de tiro débil: asegurar tensión/corriente correctas, acortar la carrera o elegir un modelo de mayor fuerza, reducir el entrehierro, verificar la alineación.
• Sobrecalentamiento: respetar el ciclo de trabajo nominal, añadir ventilación/refrigeración, confirmar tensión correcta, considerar modelo de servicio continuo si es necesario.
• Respuesta lenta: estabilizar la alimentación, limpiar/inspeccionar por fricción o suciedad, comprobar/reemplazar el muelle de retorno, reemplazar bobina degradada si procede.
• Ruido/vibración: apretar sujeciones, corregir alineación, reemplazar piezas internas desgastadas; para zumbido en AC considerar DC o rectificación.
• Atasco del émbolo: limpiar contaminantes, aplicar lubricación adecuada si el diseño lo permite, eliminar cargas laterales y corregir la alineación, reemplazar piezas dañadas.
• Operación intermitente: revisar conexiones eléctricas flojas, alimentación inestable, señal de control defectuosa o bobina parcialmente defectuosa.
• Quemado de la bobina: asegurar tensión y ciclo de trabajo correctos, mejorar disipación térmica, reemplazar solenoide defectuoso.
• Mantenimiento preventivo: inspecciones y limpiezas regulares, verificar tensión y ciclo de trabajo, confirmar alineación de piezas, usar carcasa protectora en ambientes agresivos.

Guía para seleccionar un solenoide tubular de tiro
1) Definir necesidades mecánicas: fuerza requerida (aplicar factor de seguridad, típ. 1,5×) y carrera (la fuerza disminuye con carreras más largas).
2) Ajustar alimentación eléctrica y ciclo de trabajo: elegir tensión DC apropiada (6 V / 12 V / 24 V comunes); seleccionar solenoide clasificado para servicio intermitente o continuo según se requiera.
3) Considerar condiciones ambientales y durabilidad: elegir grado IP y aislamiento de alta temperatura si es necesario; seleccionar materiales resistentes a la corrosión para entornos agresivos.
4) Asegurar integración física: confirmar tamaño, método de montaje y opciones de rosca para la instalación.

Características / especificaciones técnicas

• Brand: Weilong Technology
• Model Number: WL4297
• Tensión nominal (V): DC 12 V o 24 V
• Potencia nominal (W): 80—150 W
• Modo de trabajo: Tipo tubular tiro/empuje
• Fuerza de sujeción: 2,45 kg (según especificación)
• Carrera (mm): 5–10 mm
• Tiempo de reinicio (s): 0.1 s
• Vida útil: 300,000 ciclos
• Certificación: CE, ROHS, ISO9001
• Material: Carcasa de acero carbono con recubrimiento zincado
• Longitud del cable (mm): 200 mm
• Estilo de instalación: Tornillo ajustable y caperuza
• Tolerancia dimensional: +/- 0.1 mm
• Impermeabilidad: Ninguna (no se especifica índice IP)
• Clase de aislamiento: F
• Prueba Hi-Pot: AC 600 V 50/60 Hz 2 s
• Fuerza de sujeción sin excitación: 0
• Temperatura de trabajo: -10°C a 100°C
• Ciclo de trabajo: 1–100%
• Profundidad de rosca (mm): /
