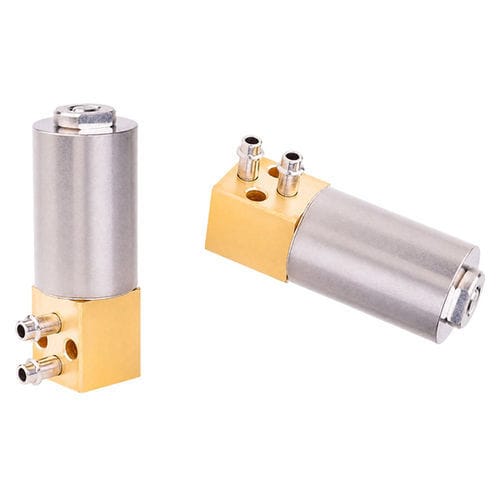

Electroválvula de control directo WL1745

de 2 víasairepara aire comprimido

Descripción general
La válvula proporcional de aire WL1745 de Weilong convierte una señal eléctrica en una variación continua de presión o caudal de aire. Diseñada para un control proporcional preciso mediante accionamiento electromagnético, es adecuada para automatización, equipos médicos, robótica, envasado y fabricación de precisión donde la salida neumática controlada mejora la estabilidad y eficiencia del proceso.

Características clave y opciones OEM

• Control proporcional continuo mediante entradas estándar (0–10 V, 4–20 mA, PWM).
• Actuador electromagnético para posicionamiento preciso del émbolo/obturar y regulación suave.
• Diseño compacto, respuesta rápida, alta repetibilidad y larga vida útil.
• Personalización OEM: selección de tensión, rangos de presión, conectores eléctricos, opciones de montaje e interfaces de comunicación.

Aplicaciones

• Automatización industrial: control de velocidad de actuadores, posicionamiento de cilindros.
• Dispositivos médicos: ventiladores, sistemas de anestesia y suministro de oxígeno que requieren presión estable.
• Robótica: pinzas neumáticas, control de fuerza y manipulación delicada.
• Máquinas de envasado: presión de sellado, operaciones de dosificación/llenado y etiquetado.
• Producción sensible a la contaminación: semiconductores, laboratorios y ensamblaje de precisión.
• Otros: textil, impresión, procesamiento de alimentos, corte por láser, cámaras de ensayo y transporte neumático.

Ventajas

• Control continuo y preciso de presión y caudal.
• Respuesta rápida y excelente repetibilidad para sistemas en lazo cerrado.
• Reducción del consumo de aire comprimido y mejora de la eficiencia energética.
• Menores choques mecánicos y prolongación de la vida útil de los componentes aguas abajo.
• Diseño compacto que facilita la integración con PLC y sistemas de automatización.

Cómo funciona
El controlador aplica tensión, corriente o señal PWM a la bobina de la válvula; el campo magnético desplaza el armazón/émbolo y modifica la posición del carrete u obturador, variando la apertura del paso de aire. Algunos modelos incluyen sensores integrados y realimentación en lazo cerrado para ajustar continuamente la presión de salida ante variaciones de carga.

Solución de problemas y mantenimiento

• No responde: verificar la alimentación, la integridad de la señal de control y las conexiones eléctricas.
• Presión inestable: inspeccionar la fuente de aire comprimido por contaminación, humedad, baja presión, filtros obstruidos y fugas.
• Respuesta lenta: comprobar contaminación, desgaste o parámetros del controlador incorrectos; limpiar y calibrar según sea necesario.
• Sobrecalentamiento: confirmar la tensión correcta de la bobina, evitar sobrecarga continua y asegurar ventilación.
• Mantenimiento recomendado: reemplazo regular de filtros, calibración periódica, comprobaciones eléctricas y detección de fugas.

Ficha técnica
Brand: Weilong
Model: WL1745
Rated voltage: DC12V or 24V
Rated power: 2 W
Work mode: Air proportional control valve
Working pressure: 0.2 MPa
Air-flow rate: 0–0.5 L/min
Reset time: 1 s ON / 1 s OFF (typical)
Service life: ~200,000 cycles
Certifications: CE, RoHS, ISO9001
Material: superior magnet iron
Lead wire length: 200 mm
Mounting: screw installation
Dimensional tolerance: ±0.1 mm
Waterproof: none (not IP rated)
Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
Non-excitation holding force: 0
Operating temperature: -10°C to 100°C
Duty cycle: 1–100%
Sample order: available
Warranty: 1 year
MOQ: 1000 pcs
Supply ability: 5000 pcs/week
Typical lead time: 30 days
Port of loading: Shenzhen

Especificaciones técnicas

• Brand: Weilong
• Model designation: WL1745
• Rated voltages: DC 12 V or 24 V
• Rated power: 2 W
• Working pressure: 0.2 MPa
• Air flow capacity: up to 0.5 L/min
• Response/reset timing: 1 s ON / 1 s OFF
• Service life: approx. 200,000 cycles
• Operating temperature range: -10°C to 100°C
• Insulation class: B; Hi-Pot test: AC 600V 50/60Hz 2s
• Duty cycle: 1–100%
• Lead wire length: 200 mm; mounting: screw
• Certifications: CE, RoHS, ISO9001
• MOQ & supply: 1000 pcs MOQ; 5,000 pcs/week production capacity
