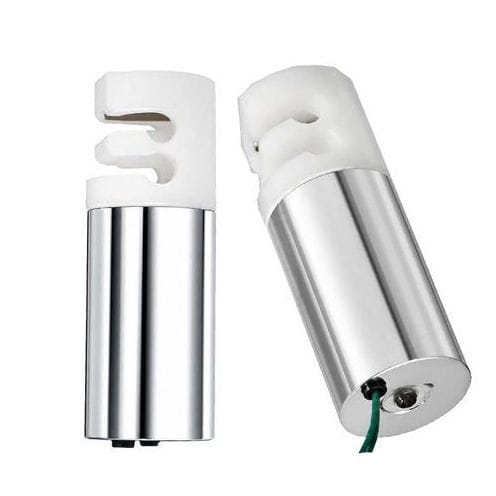

Válvula de manguito WL 3050

eléctricacon actuador eléctricode regulación

Descripción general
La válvula de pellizco doble WL3050 es una válvula de control por tubo que regula el flujo de líquido o aire mediante la compresión mecánica de un tubo flexible. El fluido no entra en contacto con el mecanismo de la válvula, lo que garantiza una operación libre de contaminación. Su diseño compacto y su sellado estable la hacen adecuada para aplicaciones médicas, de laboratorio, farmacéuticas, químicas y de automatización industrial.

Cómo funciona

• Instale la tubería dentro del cuerpo de la válvula para que el medio fluya únicamente por el tubo.
• Cuando el actuador está alimentado, los brazos de pellizco comprimen el tubo por ambos lados para sellar y detener el flujo.
• Al cortar la alimentación, el tubo se libera y recupera su forma, permitiendo que el flujo se reanude.
• El diseño de pellizco en doble cara aumenta la fuerza de sellado, reduce la deformación del tubo y ofrece un control de flujo más estable que los diseños de una sola cara.

Características clave

• No hay contacto entre el líquido y el mecanismo de la válvula (el fluido solo toca la tubería).
• Mantenimiento sencillo y reemplazo fácil de la tubería.
• Bajo volumen muerto y buen rendimiento de estanqueidad.
• Tamaño de instalación compacto y larga vida útil.
• Compatible con varios materiales de tubería: silicona, PVC, PTFE y tuberías de grado médico.
• Opciones estándar y personalizables para voltaje, carrera, fuerza y montaje.

Aplicaciones

• Dispositivos médicos: analizadores de sangre, equipos de diálisis, instrumentos de diagnóstico, sistemas de infusión, automatización de laboratorio.
• Equipos de laboratorio: sistemas de muestreo, instrumentos de análisis químico, bancos de prueba.
• Sistemas farmacéuticos: transferencia higiénica de líquidos con tuberías desechables.
• Procesamiento de alimentos y bebidas: llenado y manipulación higiénica.
• Procesos químicos: manejo de medios agresivos mediante la selección de tuberías compatibles.
• Automatización industrial: dispensación controlada, dosificación, llenado y manejo de líquidos en producción automatizada.

Ventajas y limitaciones

• Ventajas: operación sin contaminación por las partes internas de la válvula, mantenimiento sencillo, alta compatibilidad química, larga vida útil por ciclos, tamaño compacto, menor riesgo de fugas.
• Limitaciones: la tubería es un elemento de desgaste que requiere reemplazo periódico; tolerancia a alta presión inferior a la de las válvulas metálicas; la capacidad de flujo está limitada por el diámetro interior de la tubería; algunas aplicaciones OEM pueden requerir personalización.

Ficha técnica (parámetros clave)

• Brand: Weilong
• Model Number: WL3050
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 4 W
• Work Mode: Air or liquid control valve
• Working Pressure (MPa): 0.1 MPa
• Air Flow Rate: 0–0.5 L/min
• Reset Time(s): 1 s ON, 1 s OFF
• Service Life: ~200,000 cycles
• Certification: CE, ROHS, ISO9001
• Pipe Gate: Outside dia. 8 mm, inside dia. 6 mm
• Type: Single tube, normally open
• Install Style: Screw
• Dimension Tolerance: ±0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Solución de problemas (alto nivel)

• La válvula no cierra: compruebe la fuerza de pellizco, el tamaño/dureza de la tubería, el voltaje y la alimentación del actuador.
• Fuga después del cierre: inspeccione la tubería por deformación o envejecimiento; ajuste la posición de la válvula; reduzca la presión del sistema si es necesario.
• Respuesta lenta: verifique el voltaje de suministro, reduzca la fricción mecánica y optimice el diseño del actuador/resorte.
• Sobrehitació n: confirme el ciclo de trabajo, reduzca el tiempo de retención continuo o mejore la disipación térmica.
• Corta vida útil de la tubería: optimice la fuerza de pellizco, seleccione tuberías más resistentes y realice pruebas de ciclos.

Especificaciones técnicas

• Brand: Weilong
• Model: WL3050
• Voltage: DC 12V or 24V
• Power: 4 W
• Operating media: air or liquid (via tubing)
• Working pressure: 0.1 MPa
• Tube bore: outside 8 mm / inside 6 mm
• Service life: ~200,000 cycles
• Certifications: CE, ROHS, ISO9001
• Temperature range: -10°C to 100°C
• Warranty: 1 year
• MOQ & supply: min order 1000 pcs; capacity ~5000 pcs/week
