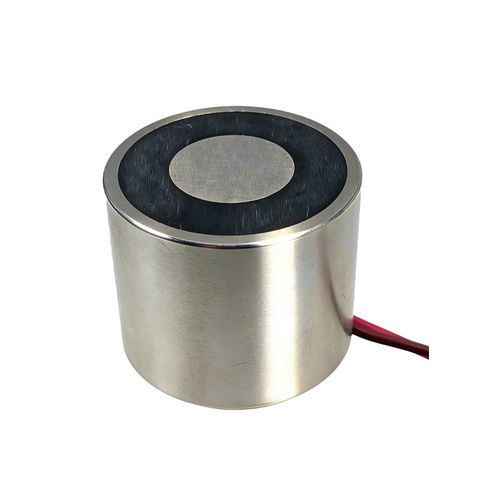

Imán de elevación permanente biestable WL3529

de manipulaciónelectromagnético

Resumen
Electroimán de enclavamiento (bistable / asistido por imán permanente) que mantiene la fuerza de sujeción sin alimentación continua. El WL3529 combina un imán permanente y una bobina electromagnética, consumiendo energía solo durante los cambios de estado (energise-to-release). Diseñado para sistemas industriales compactos y equipos alimentados por batería que requieren bajo consumo en standby y sujeción fiable.

Ventajas

• Bajo consumo energético: alimentación solo para los pulsos de conmutación.
• Mantiene la fuerza de sujeción ante cortes de energía, mejorando la seguridad en aplicaciones críticas.
• Menor calentamiento de la bobina y mayor vida útil por activación intermitente.
• Construcción compacta Ø35 x H29 mm para integración embebida.
• Conmutación rápida y repetible con control de inversión de polaridad adecuado.

Problemas / consideraciones

• Requiere electrónica de control con inversión de polaridad o accionamiento bidireccional, aumentando la complejidad de diseño.
• El equilibrio magnético y las tolerancias mecánicas deben controlarse para asegurar la fuerza de sujeción.
• El coste inicial puede ser mayor debido a imanes permanentes y drivers más complejos.
• Una tensión inversa incorrecta o pulsos de control inadecuados pueden impedir la liberación; siga las curvas fuerza/voltaje y especificaciones del driver.

Aplicaciones
Usos industriales habituales del WL3529:

• Automatización industrial, actuadores controlados por PLC y sistemas de control inteligentes
• Cierres de seguridad, enclavamientos e interbloqueos
• Paneles de distribución y equipos alimentados por batería
• Robótica y fijaciones en procesos de fabricación automatizada
• Equipos médicos, máquinas expendedoras y equipamiento de transporte
• Dispositivos embebidos que requieren tamaño compacto y bajo consumo en espera

Cómo seleccionar un electroimán de enclavamiento
Pasos y comprobaciones clave:

• Determinar la fuerza de sujeción requerida (N): tener en cuenta masa del objeto, factor de seguridad (normalmente 2–3×), condición de la superficie y holgura (cualquier holgura reduce la fuerza).
• Verificar tensión y método de control: tensiones comunes 6 VDC, 12 VDC, 24 VDC; confirmar diseño de bobina simple o doble y necesidad de inversión de polaridad. Asegurar compatibilidad con el driver (pulsos y reversa de polaridad).
• Considerar ciclo de trabajo y frecuencia de conmutación: estimar ciclos, duración del pulso (ms); para uso a alta frecuencia, ajustar diseño de bobina y gestión térmica.
• Comprobar dimensiones y montaje: Ø35 x H29 mm, rosca de instalación M5 x H19, orientación del cable y opciones de conector.
• Evaluar resistencia ambiental: temperatura de funcionamiento, humedad, polvo/aceite y grado de protección IP requerido; los imanes permanentes pueden verse afectados a altas temperaturas.
• Evaluar seguridad y fiabilidad: datos de vida útil (>500,000 ciclos), clase de aislamiento B, prueba hi-pot AC 750 V/2 s y certificaciones (CE/ROHS).
• Solicitar opciones de personalización: fuerza de sujeción, tensión, impermeabilización, variantes de montaje, longitud de cable y tipos de conectores.

Ficha técnica (WL3529 Permanent Electromagnet Products Data Sheet)
Nombre del producto: Permanent Electromagnet
Clase de aislamiento: B
Modelo: WL-3529-24V
Prueba Hi-Pot: AC 750V / 2S
Tamaño: Ø35 x H29 mm
Vida útil: >500,000 ciclos
Fuerza: 30 kg / 300 N
Plazo de entrega: 3–5 días si en stock
Tensión: DC 12V / 24V (variantes 6V posibles)
Pedido de muestra: Aceptado
Potencia: 28 W (pulso)
MOQ: 2 pcs
Ciclo de servicio: 10%
Garantía: 2 años
Conductor: salida borde inferior 25 cm (personalizable)
Origen: Dongguan, Guangdong, China
Forma de acción: Energise to release (requiere inversión de polaridad)
Acabado: Electrocincado (recubrimiento de zinc)
Tamaño de rosca de instalación: M5 x H19
Material: acero y hilo esmaltado
Peso neto: 168 g
Certificados: CE / ROHS

WL3529 Electroimán de enclavamiento - Lista de comprobación de selección (rápida)

• Fuerza de sujeción requerida
• Tipo de control y tensión
• Frecuencia de conmutación y ciclo de servicio
• Tamaño de instalación y montaje
• Condiciones ambientales
• Requisitos de seguridad e informes de ensayo
• Capacidad de personalización

Preguntas frecuentes (seleccionadas)

• ¿Qué es un electroimán de enclavamiento? — Un dispositivo bistable que mantiene su posición sin alimentación continua mediante un imán permanente combinado con una bobina.
• ¿En qué se diferencia de un electroimán normal? — El electroimán normal necesita alimentación continua para mantener la sujeción; el de enclavamiento la conserva sin energía.
• ¿Necesita polaridad opuesta para liberar? — Sí; normalmente se usa inversión de polaridad/corriente para cambiar de estado.
• ¿Qué opciones de voltaje existen? — Típicas: 6 VDC, 12 VDC, 24 VDC; voltajes personalizados posibles.
• ¿Puede usarse en conmutación de alta frecuencia? — Sí, si el diseño de la bobina y la gestión térmica están dimensionados para ello.

Especificaciones técnicas

• Modelo / Serie: WL3529
• Tipo de producto: electroimán de enclavamiento (permanente)
• Tamaño: Ø35 x H29 mm
• Fuerza de sujeción: 30 kg (300 N)
• Opciones de tensión: DC 12V / 24V (variantes 6V posibles)
• Potencia (pulso): 28 W
• Ciclo de servicio: 10%
• Forma de acción: Energise to release (reversa de polaridad requerida)
• Conductor: salida borde inferior 25 cm (personalizable)
• Rosca de instalación: M5 x H19
• Material: acero y hilo esmaltado
• Peso neto: 168 g
• Clase de aislamiento: B
• Prueba Hi-Pot: AC 750 V / 2 s
• Vida útil: >500,000 ciclos
• Acabado superficial: Electrocincado (recubrimiento de zinc)
• Origen: Dongguan, Guangdong, China
• Garantía: 2 años
• Certificados: CE, ROHS
• MOQ: 2 pcs
