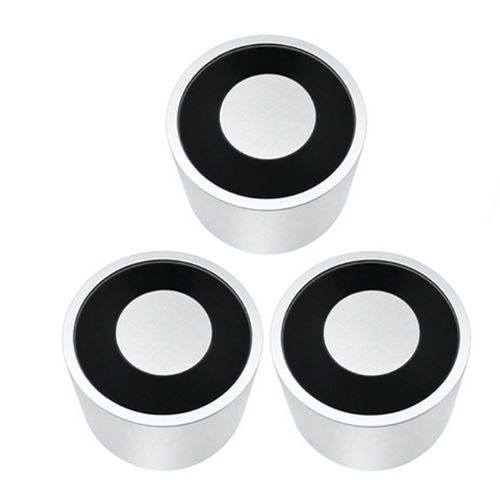

Imán de elevación permanente con conmutación eléctrica WL15063

de manipulacióncompacto

Descripción del producto
El soporte magnético permanente WL15063 es una fijación magnética industrial diseñada para asegurar equipos, herramientas, plantillas, carteles, sensores y componentes sobre estructuras ferromagnéticas sin perforar ni alimentación eléctrica continua. El conjunto compacto concentra el flujo magnético para proporcionar una fuerte fuerza de retención y facilita la instalación, extracción y reposicionamiento. Las variantes pueden incluir carcasa de acero al carbono, imanes permanentes, orificios roscados y superficies protectoras.

Cómo funciona
El soporte utiliza imanes permanentes y un circuito magnético de acero para enfocar el flujo en la superficie de contacto. La atracción se produce al colocarlo sobre un material ferromagnético adecuado y resiste la separación según la calidad del imán, el área de contacto y el margen de seguridad. Factores clave que afectan la capacidad de retención:

• Grado y fuerza magnética del imán
• Forma y tamaño de los imanes
• Grosor y tipo de acero
• Planitud y suavidad de la superficie
• Espacio de aire entre imán y acero
• Pintura, óxido o contaminantes en la superficie
• Dirección de la tracción frente a cargas de corte
• Temperatura de funcionamiento
• Factor de seguridad de ingeniería requerido

Aplicaciones
Se utiliza en fábricas, talleres, almacenes, líneas de producción, estaciones de herramientas y áreas de montaje para sujetar herramientas, instrumentos de medición, sensores, accesorios de iluminación, carteles, fijaciones temporales, accesorios de cableado y pequeños equipos sobre superficies de acero.

Ventajas

• No requiere alimentación continua — reduce cableado y consumo energético
• Instalación y retirada rápidas sin perforar ni soldar
• Reutilizable y adecuado para estaciones de trabajo flexibles y layouts cambiantes
• Diseño compacto con alta capacidad de sujeción en relación al área de contacto
• Bajo mantenimiento si está protegido contra temperaturas y corrosión excesivas

Restricciones / consideraciones

• Solo efectivo sobre materiales ferromagnéticos adecuados; uso limitado en superficies no magnéticas
• Las condiciones de la superficie (pintura, óxido, suciedad, curvatura, espacio de aire) reducen la fuerza de retención
• Las altas temperaturas pueden degradar el rendimiento magnético según el material del imán
• La capacidad de tracción difiere de la resistencia al corte; la dirección de la carga es importante
• Posible desacoplamiento repentino si cambian las condiciones de la superficie o la carga
• Riesgo de corrosión para piezas de acero no protegidas en ambientes húmedos o agresivos

Solución de problemas (problemas comunes y comprobaciones)

• Baja fuerza de retención: verificar que la superficie sea ferromagnética, esté limpia, sea lo suficientemente gruesa y esté en contacto total con el soporte
• El soporte se desliza en superficies verticales: comprobar la dirección de la carga, reducir la carga o añadir topes mecánicos
• El soporte se desengancha en funcionamiento: inspeccionar vibraciones, golpes, cargas dinámicas o temperatura excesiva y asegurar el factor de seguridad
• Cambio en la fuerza magnética durante el uso: verificar la temperatura de funcionamiento y los límites del material magnético
• Dificultad de posicionamiento: revisar la superficie por contaminación o deformación y seguir el procedimiento correcto de montaje/desmontaje
• Signos de corrosión: inspeccionar el recubrimiento y elegir materiales resistentes a la corrosión o medidas de protección

Elección de un soporte magnético permanente

• Calcular las cargas estáticas y dinámicas esperadas, incluidas vibraciones e impactos
• Verificar el material y el grosor de la superficie de montaje; realizar pruebas si hay dudas
• Considerar la dirección de la carga (tracción vs deslizamiento) y seleccionar resistencia al corte si es necesario
• Elegir una fuerza de retención con un margen de seguridad de ingeniería adecuado
• Evaluar el área de contacto: superficies planas, lisas y completamente acopladas rinden mejor
• Considerar el rango de temperatura de funcionamiento y seleccionar el material de imán apropiado
• Considerar factores medioambientales: resistencia a la corrosión, recubrimientos y construcciones selladas para uso exterior/húmedo
• Asegurar que la interfaz de montaje (orificios roscados, espárragos, soportes) sea compatible con el equipo
• Planificar un reposicionamiento fácil si se requiere trabajo frecuente

Especificaciones

• Brand: Weilong Technology
• Model Number: WL15063
• Rated Voltage (V): DC 12V and 24V
• Rated Power (W): 10–60W
• Work Mode: Power on, magnet on
• Holding Force: 350 kg (rated)
• Working duty: 10%
• Resistance: 68 Ω
• Service Life: 100000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet, carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: Screw hole M10 × 20 mm
• Tolerance of Dimension: ± 0.1 mm
• Water-proof: Yes, IP50
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-10%
• Thread Depth: M10 × Length 20 mm
• Payment Term: TT, or LC at Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
