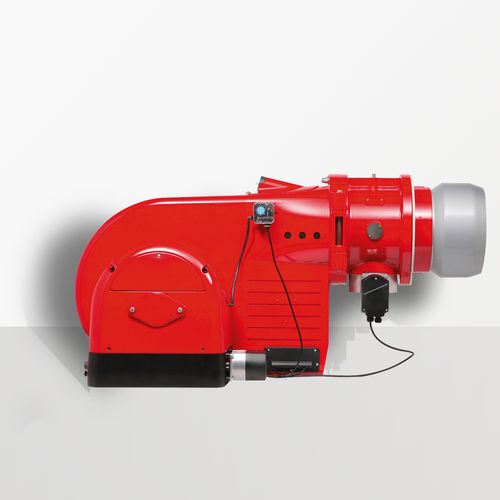

Quemador recuperativo WM monarch® series

de premezclacon ventilación forzadade fuel

Descripción del producto
La serie WM monarch® de Weishaupt incluye quemadores industriales de gas, fuel y mixtos con potencias desde 55 hasta 12 000 kW según modelo y configuración. La gama combina un diseño mecánico probado con gestión digital de la combustión y opciones para operación de bajas emisiones.

Ventajas

• Configuración rentable: diseño modular que admite distintos sistemas de gestión de la combustión para ajustar rendimiento y coste.
• Amplia aplicabilidad: geometría de llama y montajes de mezcla ajustables para adaptarse a diversos generadores térmicos y procesos industriales.
• Diseño orientado al mantenimiento: componentes de control de combustible y aire dispuestos de forma clara y accesible.
• Funcionamiento silencioso: unidad de ventilador avanzada y carcasa aerodinámica que minimizan el ruido.
• Flexibilidad de combustible: versiones para fuel que aceptan combustibles parafínicos y mezclas con aditivos biogénicos; en muchos modelos de gas es posible, previa aprobación, usar mezclas con hasta 20 % vol. de hidrógeno.

Aplicaciones

• Montaje sencillo: conexiones eléctricas enchufables y quemadores abatibles a izquierda o derecha para facilitar la instalación y el servicio.
• Preparado para integración: gestión digital de la combustión para control remoto, monitorización y diagnóstico en sistemas de automatización y gestión de edificios.
• Versiones especiales: ejecuciones verticales y múltiples variantes personalizadas para requisitos industriales concretos.

Tecnología

• multiflam®: técnica patentada de recirculación interna de gases para enfriar la llama y reducir la formación de NOx en grandes instalaciones.
• Recirculación de humos (4LN): versiones 4LN con sistema FGR integrado que cumplen límites de emisiones estrictos.
• Premix (PLN): tecnología premix que, en las gamas aplicables, permite alcanzar NOx inferiores a 30 mg/kWh mediante alimentaciones separadas de gas y aire y combustión estabilizada en superficie.
• Compatibilidad con gestores de combustión: adaptaciones en los conjuntos de mezcla junto con W‑FM200 / W‑FM50 garantizan estabilidad y funcionamiento fiable; disponible variador de velocidad con convertidor de frecuencia para mejorar la eficiencia eléctrica.

Rangos de potencia (extracto)
Quemadores de gas — ULN (Ultra-LowNOx)
Tipo | Potencia (kW)
WM-G20/3 | 250 - 2 000
WM-G30/1 | 350 - 3 000

Quemadores de gas — PLN (premix)
Tipo | Potencia (kW)
WM-G10/2 | 85 - 700
WM-G10/3 | 130 - 1 050
WM-G10/4 | 130 - 1 150
WM-G20/2 | 180 - 1 700
WM-G20/3 | 250 - 2 500
WM-G20/4 | 300 - 3 000
WM-G30/1 | 400 - 4 000
WM-G30/2 | 550 - 5 000

Quemadores de gas — 4LN (multiflam® FGR)
Tipo | Potencia (kW)
WM-G20/2 | 200 - 1 450
WM-G20/3 | 350 - 2 000
WM-G30/1 | 400 - 3 800
WM-G30/2 | 500 - 5 000
WM-G30/3 | 500 - 5 000
WM-G50/0 | 1 000 - 7 500
WM-G50/1 | 1 000 - 8 300
WM-G50/2 | 1 000 - 11 000

Quemadores de gas — 3LN (multiflam®)
Tipo | Potencia (kW)
WM-G10/2 | 100 - 600
WM-G10/3 | 125 - 900
WM-G20/2 | 200 - 1 450
WM-G20/3 | 350 - 2 000
WM-G20/4 | 300 - 2 450
WM-G30/1 | 400 - 3 500
WM-G30/2 | 500 - 4 500
WM-G30/3 | 500 - 5 000
WM-G50/0 | 750 - 7 000
WM-G50/1 | 750 - 7 700
WM-G50/2 | 900 - 9 100
WM-G50/3 | 900 - 10 000
WM-G50/4 | 1 100 - 11 000

Quemadores de gas — LowNOx
Tipo | Potencia (kW)
WM-G10/1 | 55 - 350
WM-G10/2 | 75 - 630
WM-G10/3 | 125 - 900
WM-G10/4 | 125 - 1 100
WM-G20/2 | 250 - 1 600
WM-G20/3 | 300 - 2 000
WM-G30/1 | 350 - 2 800
WM-G30/2 | 400 - 3 800
WM-G30/3 | 600 - 5 400
WM-G30/4 | 800 - 6 000

Quemadores de gas — Standard / NR
Tipo | Potencia (kW)
WM-G10/1 | 55 - 405
WM-G10/2 | 65 - 630
WM-G10/3 | 100 - 1 000
WM-G10/4 | 110 - 1 250
WM-G20/2 | 150 - 2 100
WM-G20/3 | 350 - 2 600
WM-G30/1 | 350 - 3 100
WM-G30/2 | 450 - 4 100
WM-G30/3 | 600 - 5 700
WM-G30/4 | 600 - 6 200
WM-G50/1 | 800 - 8 000
WM-G50/2 | 1 000 - 11 000
WM-G50/3 | 1 000 - 12 000

Quemadores de fuel — 3LN (extracto)
Tipo | Potencia (kW)
WM-L10/2 | 120 - 600
WM-L10/3 | 200 - 900
WM-L20/2 | 400 - 1 450
WM-L20/3 | 450 - 2 000
WM-L30/1 | 450 - 3 500
WM-L30/2 | 600 - 4 500
WM-L30/3 | 600 - 5 000
WM-L50/0 | 1 200 - 7 000
WM-L50/1 | 1 200 - 7 700
WM-L50/2 | 1 500 - 9 100
WM-L50/3 | 1 500 - 10 000

Quemadores mixtos — extracto
Tipo | Potencia (kW)
WM-GL20/2 | 200 - 1 450
WM-GL20/3 | 350 - 2 000
WM-GL30/1 | 450 - 3 700
WM-GL30/2 | 500 - 4 500
WM-GL30/3 | 500 - 5 000
WM-GL50/0 | 1 000 - 7 500
WM-GL50/1 | 1 000 - 8 300
WM-GL50/2 | 1 100 - 11 000

Especificaciones técnicas (resumen)

• Serie: WM-series monarch®
• Rango de potencia: 55 a 12 000 kW (según modelo/ejecución)
• Combustibles: gas, fuel, versiones mixtas; soporte para combustibles parafínicos, gasóleos con adición biogénica y FAME según EN 14214 en versiones aplicables
• Compatibilidad con hidrógeno: mezclas hasta 20 % vol. H2 posibles en muchas versiones de gas (puede requerir aprobación individual)
• Tecnologías de emisiones: multiflam® (FGR interna), versiones 4LN, Premix PLN (NOx < 30 mg/kWh en rangos aplicables)
• Gestión de la combustión: compatible con W-FM200 / W-FM50; soporta monitorización remota e interfaces bus
• Instalación: conexiones eléctricas enchufables; quemadores abatibles izquierda/derecha; variantes de entrada de aire externo y opción de embrague electromagnético
• Opciones: convertidor de frecuencia para VSD, software de control de velocidad, ejecuciones especiales incl. vertical
