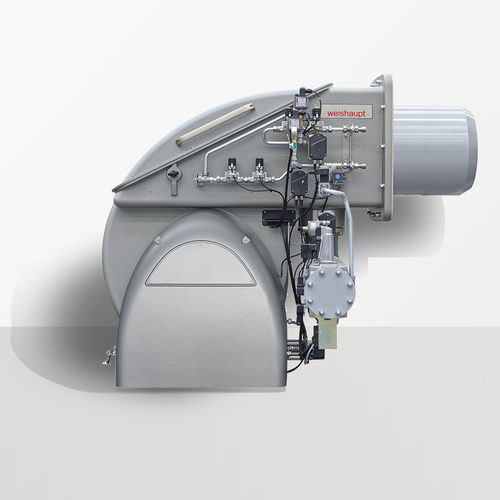

Quemador monobloque WKmono 80 series

de mezcla en boquillade fuelbicombustible

Información del producto
Los quemadores monobloque Weishaupt WKmono 80 proporcionan potencias industriales en un diseño monobloque compacto. Disponibles para gas, fuelóleo o funcionamiento doble combustible, cubren potencias de hasta 17 000 kW con una longitud y ocupación optimizadas para calderas e instalaciones de combustión.

Ventajas

• Alta capacidad en formato compacto: longitud total aprox. 1 630 mm, con rangos de potencia según tipo y ejecución desde aprox. 1 100–1 300 kW hasta 17 000 kW.
• Gestión de combustión digital integrada: controladores W-FM (W-FM100/200) disponibles en versión montada o separada para regulación eficiente, menús de puesta en marcha y conexión a sistemas de monitorización o gestión de edificios.
• Diseño accesible para mantenimiento: los conjuntos de mezcla procedentes de la serie WK duobloc son de fácil acceso, pueden colocarse en posición de servicio dentro de la carcasa y extraerse hasta 700 mm para labores de mantenimiento.

Aplicaciones

• Combustibles líquidos: adecuados para gasóleo de clase D y A2 según BS 2869 y fuelóleo EL de bajo azufre según DIN 51603-1; compatibles con gasóleo mezclado con hasta 99,9 % de componentes biogénicos, FAME según EN 14214 y aceites parafínicos (EL P).
• Combustibles gaseosos: diseñados para gas natural y para mezclas con hasta 20 vol% de hidrógeno en muchas configuraciones (sujeto a aprobación individual cuando proceda).
• Diversas ejecuciones y conjuntos de mezcla para ajustarse a requisitos específicos de aplicación, combustión y emisiones.
• Red de servicio global que garantiza soporte y asistencia en puesta en marcha y mantenimiento.

Tecnología

• multiflam®: concepto patentado de recirculación interna de gases de combustión para enfriar la llama y reducir la formación de NOx, aplicable en plantas de gran potencia.
• Versiones 4LN: equipadas con recirculación de gases integrada y componentes de control para cumplir límites de emisión exigentes.
• Gestores digitales W-FM100/200: versiones montadas en el quemador o separadas con consolas de conexión integradas, interfaces bus y opciones como sonda de corrección de O2 para optimización y monitorización continua.
• Los combustibles gaseosos tienen contenido prácticamente nulo de azufre, por lo que los gases de combustión son principalmente CO2, H2O y N2, reduciendo el riesgo de contaminación en sistemas de recirculación.

Rangos de potencia
Quemadores gas — 4LN - multiflam FGR
Tipo | Potencia (kW)
WKmono-G80/1 | 1 300 - 13 000
WKmono-G80/2 | 1 600 - 16 000

Quemadores gas — 3LN - multiflam
Tipo | Potencia (kW)
WKmono-G80/1 | 1 100 - 13 000
WKmono-G80/2 | 1 600 - 17 000

Quemadores gas — NR
Tipo | Potencia (kW)
WKmono-G80/1 | 1 200 - 13 000
WKmono-G80/2 | 2 200 - 17 000

Quemadores gas — swirlflame
Tipo | Potencia (kW)
WKmono-G80/2 | 2 200 - 17 000

Quemadores fuelóleo — 3LN - multiflam
Tipo | Potencia (kW)
WKmono-L80/1 | 1 790 - 13 000
WKmono-L80/2 | 2 380 - 16 000

Quemadores fuelóleo — Standard
Tipo | Potencia (kW)
WKmono-L80/1 | 1 750 - 13 000
WKmono-L80/2 | 3 500 - 17 000

Quemadores doble combustible — 4LN - multiflam FGR
Tipo | Potencia (kW)
WKmono-GL80/1 | 1 300 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Quemadores doble combustible — 3LN - multiflam
Tipo | Potencia (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Quemadores doble combustible — NR
Tipo | Potencia (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 2 200 - 17 000

Especificaciones técnicas

• Longitud total: aprox. 1 630 mm.
• Rango de potencia: aprox. 1 100–1 200 kW hasta 17 000 kW según tipo/ejecución.
• Diseño monobloque para menor ocupación y alta potencia térmica.
• Gestión de combustión digital incluida o disponible como opción W-FM.
• Tecnología multiflam® patentada y opción 4LN FGR para bajas emisiones de NOx.
• Conjuntos de mezcla: variantes múltiples, extracción para servicio hasta 700 mm; posición de mantenimiento dentro de la carcasa.
• Combustibles compatibles: fuelóleo clase D/A2, fuelóleo EL bajo en azufre, mezclas con adición biogénica hasta 99,9 %, FAME (EN 14214), EL P y mezclas con hidrógeno hasta 20 vol% (según aprobación).
• Ejecuciones y opciones para cumplir requisitos de emisión e instalación; numerosos componentes compartidos con la serie WK duobloc.
