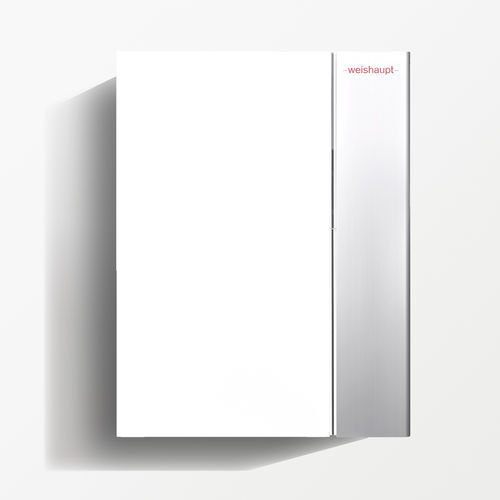

Caldera de agua caliente WTC-GW/GB series

de gas naturalde hidrógenode condensación

Presentación
Estas calderas murales de condensación Weishaupt Thermo Condens® WTC-GW/GB son generadores compactos y eficientes diseñados para aplicaciones residenciales y comerciales. Son adecuadas para calefactar edificios a partir de aproximadamente 500 m². Se pueden instalar hasta ocho calderas en cascada (GW) para alcanzar una potencia total de hasta 800 kW. El producto combina potencia, eficiencia, modularidad, control avanzado y equipos de supervisión modernos.

Puntos clave / Beneficios del producto

• Intercambiador aluminio-silicio optimizado para una transferencia térmica eficiente y protección contra la corrosión y los depósitos.
• Amplio rango de modulación (hasta 1:8) que garantiza el funcionamiento continuo del quemador incluso a baja carga.
• Sistema SCOT autocalibrante que se adapta a diferentes calidades de gas y permite operar con mezclas que contienen hasta un 20 % de hidrógeno en volumen.
• Control intuitivo: principio "Girar – Pulsar" y posibilidad de control remoto mediante interfaz LAN integrada y conexión al portal WEM.
• Funcionamiento silencioso gracias a la modulación de la velocidad del ventilador.
• Compacta y ligera: instalación mural posible (p. ej. 100 kW ≈ 95 kg); chasis de montaje opcional para instalación no mural o en cascada.

Instalación y mantenimiento

• Instalación mural o sobre suelo según el espacio disponible y la configuración existente.
• Chasis de montaje disponible para facilitar la integración de las conexiones (ida/retorno hidráulico, alimentación de gas, colector de condensados, evacuación de humos).
• Amplio acceso y tapas de inspección para facilitar las operaciones de mantenimiento y revisión.

Tabla - Modelos y datos (extractos principales)
Modelo | Potencia mínima quemador Qc | Potencia máxima quemador Qc | Combustibles | Rendimiento Eta100 (PCI) | Rendimiento Eta30 (PCI) | Clase energética | Escala etiquetado | Ancho | Profundidad | Altura | Peso
WTC-GW 45-B H-0 | 6,9 kW | 45,2 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 98,5 % | 109,3 % | A | A+++ - D | 640,0 mm | 500,0 mm | 792,0 mm | 77,000 kg
WTC-GW 60-B H-0 | 6,9 kW | 60,1 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 98,3 % | 109,4 % | A | A+++ - D | 640,0 mm | 500,0 mm | 792,0 mm | 77,000 kg
WTC-GW 70-A | 13,4 kW | 70,8 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 100,6 % | 109,9 % | A | A+++ - D | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg
WTC-GW 80-A | 13,4 kW | 77,0 kW | Gaz naturel E/H, Gaz naturel LL | 99,6 % | 109,9 % | A | (valeur non indiquée) | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg
WTC-GW 100-A | 13,4 kW | 94,0 kW | Gaz naturel E/H, Gaz naturel LL | 99,1 % | 109,7 % | A | (valeur non indiquée) | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg

Características / especificaciones técnicas

• Intercambiador de calor aluminio-silicio con recubrimiento tipo vitrificación (protección anticorrosión y antiincrustante).
• Rango de modulación del quemador: hasta 1:8.
• Compatibilidad de gas: Gas natural (E/H, LL), gas licuado P; acepta mezclas con hasta un 20 % de hidrógeno (vol.) con ajuste automático SCOT.
• Rendimientos indicados (ejemplos por modelo): Eta100 (PCI) ~ 98,1–100,6 %; Eta30 (PCI) ~ 108,4–109,9 % (según modelo y condiciones).
• Clase de eficiencia energética para calefacción: A (según modelo y escala de etiquetado mostrada).
• Interfaz de comunicación: LAN integrada de serie para conexión al portal WEM y control remoto (PC / smartphone).
• Instalación: mural o sobre suelo; posibilidad de instalación en cascada hasta 8 unidades (800 kW) con diversas disposiciones (en línea, espalda con espalda, en ángulo).
• Accesorios disponibles: soluciones para preparación de ACS, evacuación de gases de combustión, accesorios hidráulicos, regulación y sensores solares para apoyo o producción de agua caliente sanitaria.
• Niveles sonoros reducidos gracias a la modulación de la velocidad del ventilador.
