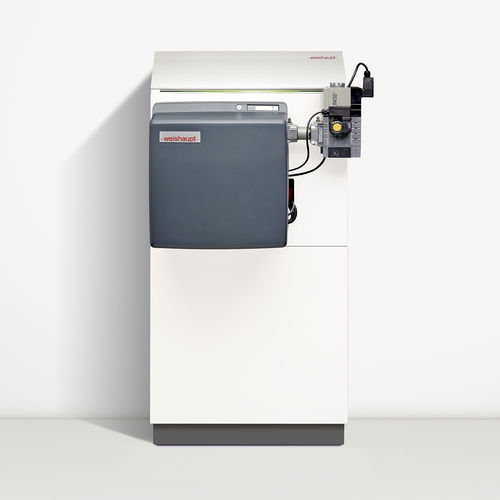

Caldera de agua caliente WTC-GB series

de gasde gas naturalde condensación

Presentación
Aunque compacta, la caldera de condensación a gas WTC-GB entrega hasta 620 kW y puede suministrar calefacción de forma fiable y eficiente a grandes edificios residenciales o terciarios. El intercambiador de calor de alto rendimiento está fabricado en aluminio-silicio, ofreciendo una conductividad térmica notablemente superior y gran resistencia a la corrosión.

Principales ventajas

• Intercambiador de alto rendimiento en aluminio-silicio (conductividad hasta 7 veces superior al inox) para una excelente eficiencia y alta resistencia a la corrosión.
• Funcionamiento modulante: la caldera ajusta continuamente su potencia (rango de modulación 1:10 para la versión 620, 1:8 para la versión 470) para reducir los ciclos cortos y mejorar la eficiencia.
• Quemador PLN con tecnología Premix y combustión superficial para bajas emisiones y funcionamiento continuo desde 60 kW.
• Motor síncrono de modulación del quemador que reduce el consumo eléctrico, clasificación de eficiencia IE5.
• Posibilidad de instalación en cascada (hasta 2.480 kW) para demandas superiores; gestión de la cascada mediante el sistema de gestión energética WEM.
• Filtrado del aire comburente por doble dispositivo de serie, material filtrante fácil de limpiar.
• Mantenimiento sencillo gracias a las amplias tapas de revisión laterales que permiten la limpieza del intercambiador de calor.
• Sistema de regulación estándar capaz de controlar hasta 4 circuitos; módulos de ampliación disponibles y funciones de supervisión remota/optimización a través del portal WEM.

Instalación y aspectos prácticos

• Dimensiones compactas: profundidad aprox. 1,6 m, altura aprox. 1,53 m y anchura de solo 680 mm; pasa por puertas estándar.
• Peso indicado (quemador incluido): aprox. 450 kg para la versión 620, ~370 kg para la versión 470.
• Amplio programa de accesorios Weishaupt (evacuación de humos, componentes hidráulicos, dispositivos de seguridad) y carcasas aislantes para componentes hidráulicos que facilitan el aislamiento y la instalación.

Características / especificaciones técnicas

• Denominación del producto: Weishaupt Thermo Condens® WTC-GB (series 470-A, 620-A).
• Combustibles: Gas natural (E/H, LL) y gases licuados (B/P) según versión.
• Potencia mínima caldera (a 50/30 °C): 59,0 kW (WTC-GB 470), 62,0 kW (WTC-GB 620).
• Potencia máxima caldera (a 50/30 °C): 471,0 kW (WTC-GB 470), 620,0 kW (WTC-GB 620).
• Rango de modulación: 1:8 (470) / 1:10 (620).
• Temp. máxima de humos a 80/60 °C: 68 °C.
• Presión sonora: 64 dB.
• Presión máxima de servicio: 6,0 bar.
• Ancho: 680,0 mm.
• Altura: 1 531,0 mm.
• Profundidad: 1 592,0 mm (nota: la página indica una profundidad de aprox. 1,6 m).
• Peso: 370,000 kg (WTC-GB 470), 430,000 kg (WTC-GB 620); peso incluyendo quemador (620: ~450 kg indicado en otra parte de la página).
• Material del intercambiador: aluminio-silicio (bajas pérdidas de carga del lado agua, reparto optimizado del caudal).
• Quemador: PLN, tecnología Premix y combustión superficial (bajas emisiones).
• Motor del quemador: motor síncrono de modulación, clase de eficiencia IE5.
• Cascada: posibilidad de instalar calderas en cascada hasta 2 480 kW; gestión posible vía WEM.
• Regulación: regulación estándar hasta 4 circuitos; módulos de ampliación disponibles; supervisión y optimización vía portal WEM.
