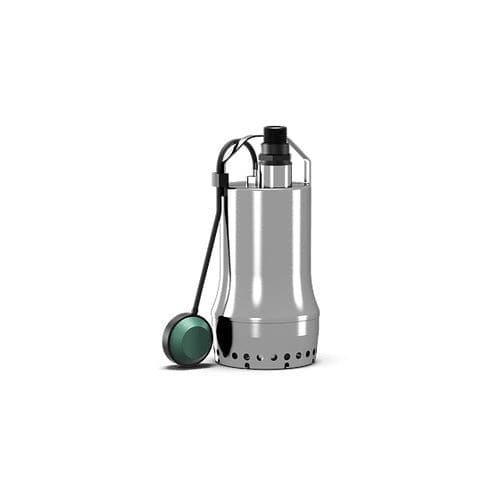

Bomba centrífuga Drain TS series

para aguas residualesde agua limpiaeléctrica

Resumen

• Fácil de usar: peso ligero, ejecución lista para ser conectada (Plug&Pump)
• Ideal para aplicación móvil: carcasa de acero inoxidable robusta y resistente a los golpes
• Fiable: motor encapsulado en acero inoxidable con camisa de refrigeración de flujo, cierre mecánico y cámara de separación

Tipo de diseño
Bomba sumergible para instalación sumergida fija y transportable. Bomba con interruptor de flotador montado para el funcionamiento automático.

Líquidos
Para la impulsión en entornos domésticos de:

• Aguas residuales sin residuos fecales
• Aguas sucias (con pequeñas cantidades de arena y guijarros)

Equipo / función

• Control térmico del motor autoconmutable
• Condensador integrado
• Interruptor de flotador incorporado

Variantes de producto (selección)
Denominación del producto | Boca de impulsión | Paso libre del conjunto hidráulico | Potencia nominal del motor P2 | Longitud del cable L | Alimentación eléctrica | Referencia
Drain TS 32/9-A | Rp 1¼ | 10 mm | 0,3 kW | 10 m | 1~230 V, 50 Hz | 6043943
Drain TS 32/12-A | Rp 1¼ | 10 mm | 0,6 kW | 10 m | 1~230 V, 50 Hz | 6043945
Drain TSW 32/8-A | Rp 1¼ | 10 mm | 0,3 kW | 10 m | 1~230 V, 50 Hz | 6045167
Drain TSW 32/11-A | Rp 1¼ | 10 mm | 0,6 kW | 10 m | 1~230 V, 50 Hz | 6045166

Designación (ejemplo y descomposición)
Ejemplo: Drain TSW 32/8-A/B 10M KA
TS = Serie
W = Ejecución: TS = sin función Twister, TSW = con función Twister
32 = Diámetro nominal de la conexión de impulsión
8 = Altura de impulsión máx. en m
A = Ejecución con interruptor de flotador y enchufe
B = Número de revisión
10M KA = Longitud del cable de conexión

Datos técnicos

• Alimentación eléctrica: 1~230 V, 50 Hz
• Modo de funcionamiento sumergido: S1
• Modo de funcionamiento en la superficie: S3 25 %
• Tipo de protección: IP68
• Clase de aislamiento: F
• Temperatura del fluido: 3...35 °C (37...95 °F)
• Temperatura del fluido, brevemente durante 3 min: 90 °C (194 °F)

Materiales

• Carcasa de la bomba: 1.4301 (AISI 304)
• Rodete: PCL (material compuesto)
• Filtro de aspiración: Acero inoxidable
• Carcasa del motor: 1.4301 (AISI 304)
• Sellado:
  • Lado de la bomba: C/SiC (BQ1PFF)
  • Lado del motor: NBR
  • Estático: NBR
• Extremo del eje: 1.4301 (AISI 304)

Diseño (descripción de las series)
Drain TS Bomba para aguas residuales con rodete multicanal abierto y conexión roscada vertical. Carcasa de la bomba y filtro de aspiración de acero inoxidable, rodete de material compuesto. Motor 1~ (camisa de refrigeración) con condensador de servicio integrado y control térmico automático del motor. Carcasa del motor de acero inoxidable. Cámara de separación llena de aceite con junta doble: en el lado del motor hay montado un anillo retén y en el lado de la bomba, un cierre mecánico. Cable de conexión con interruptor de flotador y enchufe montado.

Drain TSW Bomba para aguas residuales con dispositivo de turbulencia integrado (función "Twister"), rodete multicanal abierto y conexión roscada vertical. Carcasa de la bomba y filtro de aspiración de acero inoxidable, rodete de material compuesto. Motor 1~ (camisa de refrigeración) con condensador de servicio integrado y control térmico automático del motor. La función Twister proporciona una turbulencia constante en la zona de aspiración para evitar el hundimiento y la adherencia de sedimentos; reduce la formación de olores.

Suministro

• Bomba
• Válvula antirretorno, premontada
• Conexión de manguera, incluida
• Instrucciones de instalación y funcionamiento

Caractéristiques / spécifications techniques

• Alimentación eléctrica: 1~230 V, 50 Hz
• Protección: IP68
• Clase de aislamiento: F
• Temperatura del fluido: 3...35 °C (brevemente hasta 90 °C durante 3 min)
• Modo de funcionamiento: sumergido S1; en superficie S3 25 %
• Materiales principales: carcasa y carcasa del motor en AISI 304; rodete en material compuesto (PCL); filtros en acero inoxidable
• Sistema de sellado: cierre bomba C/SiC, lado motor NBR, estático NBR
• Función Twister (en TSW): evita sedimentación en la zona de aspiración
