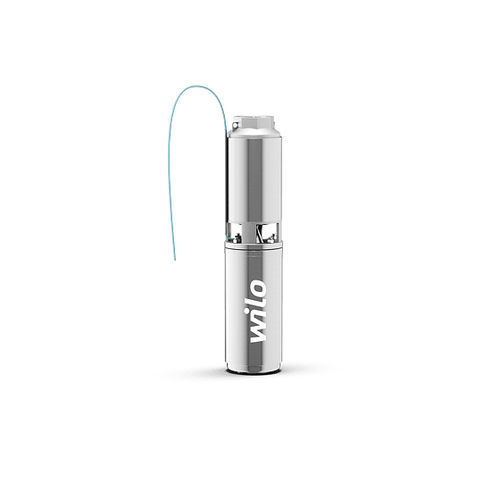

Bomba centrífuga Sub TWU 4-...-GT series

de aguaeléctricasumergible

Tipo de producto
Bomba sumergible multietapas optimizada para aplicaciones geotérmicas.

Principales ventajas

• Menor coste de funcionamiento gracias a hidráulicas y motores optimizados para el uso específico en aplicaciones geotérmicas
• Elevado factor de rendimiento estacional (SPF) gracias a un elevado rendimiento del sistema
• Gran fiabilidad gracias a rodetes flotantes y a la válvula antirretorno integrada
• Sencilla instalación gracias a la variante Quick-Connect para una sencilla y rápida prolongación del cable del motor

Tipo de diseño
Bomba sumergible multietapas de 4" en modelo de camisa para la instalación vertical y horizontal, optimizada para aplicaciones geotérmicas.

Aplicación
Para la impulsión de aguas termales desde perforaciones o fuentes para el abastecimiento de agua en aplicaciones geotérmicas.

Equipo / función

• Válvula antirretorno integrada
• Conexión de impulsión según la norma NEMA

Designación (ejemplo y descomposición)
Ejemplo: Wilo-Sub TWU 4.02-03-DM-D-QC-GT

Tabla de descomposición:
TWU - Serie
4 - Diámetro del conjunto hidráulico en pulgadas ["]
02 - Caudal nominal [m3/h]
03 - Número de etapas del conjunto hidráulico
D - Generación de series
QC - Versión con cable de conexión rápida Quick Connect
GT - Optimizada para aplicaciones geotérmicas

Productos / variantes (resumen de la tabla de variantes)
Listado de variantes encontradas (denominación - alimentación - diámetro - Nº etapas - P motor - MEI - conexión - referencia):
Sub TWU 4.02-03-DM-D-GT - 3~400 V, 50 Hz - 4" - 3 - 0,25 kW - 0,7 - Rp 1¼ - 6091418
Sub TWU 4.02-03-DM-D-QC-GT - 3~400 V, 50 Hz - 4" - 3 - 0,25 kW - 0,7 - Rp 1¼ - 6091417
Sub TWU 4.02-04-DM-D-GT - 3~400 V, 50 Hz - 4" - 4 - 0,25 kW - 0,7 - Rp 1¼ - 6091416
Sub TWU 4.02-04-DM-D-QC-GT - 3~400 V, 50 Hz - 4" - 4 - 0,25 kW - 0,7 - Rp 1¼ - 6091415
Sub TWU 4.04-04-DM-D-GT - 3~400 V, 50 Hz - 4" - 4 - 0,25 kW - 0,7 - Rp 1¼ - 6091414
Sub TWU 4.04-04-DM-D-QC-GT - 3~400 V, 50 Hz - 4" - 4 - 0,25 kW - 0,7 - Rp 1¼ - 6091413
Sub TWU 4.04-05-DM-D-GT - 3~400 V, 50 Hz - 4" - 5 - 0,37 kW - 0,7 - Rp 1¼ - 6091412
Sub TWU 4.04-05-DM-D-QC-GT - 3~400 V, 50 Hz - 4" - 5 - 0,37 kW - 0,7 - Rp 1¼ - 6091411

Datos técnicos

• Alimentación eléctrica: 3~400 V, 50 Hz
• Modo de funcionamiento sumergido: S1
• Temperatura del fluido: 3-30 °C
• Flujo mínimo en el motor: 0,08 m/s
• Contenido máx. de arena: 50 g/m3
• Número máx. de arranques: 20/h
• Profundidad de inmersión máx.: 200 m
• Tipo de protección: IP68
• Conexión de impulsión: Rp 1¼

Materiales

• Carcasa hidráulica: 1.4301
• Rodetes: Noryl
• Eje del conjunto hidráulico: 1.4104
• Carcasa del motor: 1.4301
• Eje de motor: 1.4305

Diseño y componentes

• Conjunto hidráulico: rodetes radiales o semiaxiales en módulo y válvula antirretorno integrada; conexión de impulsión con brida roscada y rosca interior; todas las piezas en contacto con el fluido son resistentes a la corrosión
• Motor: motor trifásico para arranque directo, motor obturado con bobinado aislado con barniz e impregnado de resina, con llenado de agua-glicol y cojinetes autolubricantes
• Refrigeración: el motor se refrigera mediante el fluido; la bomba debe funcionar siempre sumergida; la instalación vertical puede realizarse opcionalmente con o sin camisa de refrigeración; la instalación horizontal siempre debe contar con una camisa de refrigeración

Suministro

• Conjunto hidráulico + motor ya montados
• TWU 4 … QC-GT: Cable de conexión Quick Connect de 1,5 m
• TWU 4 … -GT: Cable de conexión de 15 m
• Instrucciones de instalación y funcionamiento incluidas

Accesorios

• Camisa de refrigeración
• Vaso de expansión de membrana
• Llave de corte
• Interruptor de flotador
• Presostato
• Electrodo
• Cuadro
• Cuadro de alarma
• Kit de montaje de resina de sellado
• Cable de conexión

caractéristiques / spécifications techniques

• Alimentación: 3~400 V, 50 Hz
• Potencias motor típicas: 0,25 kW y 0,37 kW según variante
• Diámetro hidráulico: 4"
• Protección: IP68
• Profundidad máxima de inmersión: 200 m
• Temperatura de fluido: 3-30 °C
• Máx. arena: 50 g/m3
• Número max. arranques: 20/h
