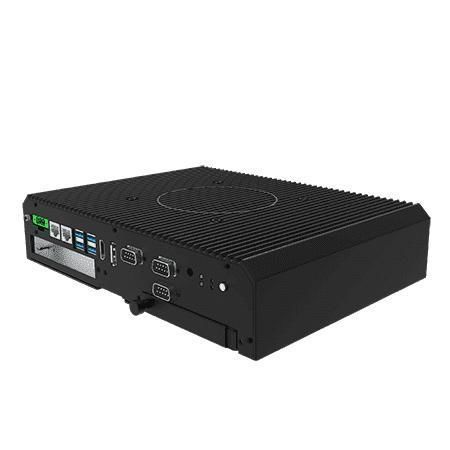

PC box ITMH100-EX

de montaje VESAIntel® Core™ i5-1135G7Intel® Core™ i5-1135G7

Resumen
Winmate ITMH100-EX es un PC tipo caja industrial sin ventilador basado en la plataforma Intel® Tiger Lake UP3 (Core™ i5-1135G7). Está diseñado para uso en ubicaciones peligrosas (Class 1 Division 2 / ATEX Zona 2 / IECEx) y para aplicaciones en petróleo y gas, procesamiento químico, automatización industrial y sistemas móviles a bordo.

Principales características

• Intel® Tiger Lake UP3 Core™ i5-1135G7
• Salida de vídeo múltiple (DP1.4 por defecto; HDMI 2.0 opcional) con detección automática de pantalla
• Bahía 2,5" extraíble sin herramientas y ranura M.2 2280 NVMe
• Rango de entrada CC amplio: 9–29V con protecciones (OVP/OCP/inversión)
• Opción de pantalla frontal modular para configurar como Panel PC; múltiples ranuras de expansión internas
• Ranura de expansión PCIe x4 y otros slots mPCIe / M.2
• Certificado para ubicaciones peligrosas: C1D2, ATEX Zona 2, IECEx

Detalles del producto
Almacenamiento extraíble sin herramientas: el ITMH100-EX ofrece una bahía 2,5" extraíble y una ranura M.2 2280 NVMe para facilitar el reemplazo y la configuración de unidades (el reemplazo debe seguir los procedimientos de seguridad en zonas peligrosas).

Vídeo y conectividad: admite combinaciones de DisplayPort, HDMI opcional y puertos USB 3.2 Gen1 Tipo-A para controlar múltiples pantallas en orientación vertical u horizontal para HMI o señalización industrial.

Diseño para zonas peligrosas: el chasis, conectores y la alimentación están adaptados para reducir el riesgo de ignición y cumplir con C1D2 / ATEX Zona 2 / IECEx.

Alimentación y entorno: entrada DC 9–29V con protecciones integradas; apto para instalaciones fijas y móviles. El chasis metálico sin ventilador limita la temperatura superficial y reduce la entrada de polvo.

Certificaciones

• CE
• FCC
• Class 1, Division 2 (C1D2) Group A, B, C, D, T5
• Cumplimiento ATEX Grade Zona 2
• IECEx

Funciones y casos de uso
Diseñado para adquisición remota de datos, visualización y control de procesos en refinerías, plataformas de perforación, plantas químicas, instalaciones farmacéuticas y otros entornos con atmósferas inflamables. Usos habituales: HMI industrial, edge computing, controladores de robótica y sistemas embarcados que requieren operación certificada y facilidad de servicio en campo.

Especificaciones técnicas

• Procesador: Intel Core i5-1135G7 (2.4 GHz, hasta 4.2 GHz)
• Memoria: 2 x SO-DIMM (4GB por defecto; opciones 8GB / 16GB / 32GB)
• Almacenamiento: 1 x M.2 2280 NVMe (128GB por defecto hasta 512GB); 1 x bahía 2.5" extraíble (256GB–512GB opcional)
• Ethernet: Intel I211-AT + Intel I219-LM (2 x Gigabit LAN RJ45)
• Seguridad: TPM 2.0
• Sistemas operativos: Windows 11 IoT Enterprise 64-bit (opcional), Windows 11 Pro 64-bit (opcional), Linux Ubuntu 22.04 (opcional)
• WLAN/Bluetooth: opcional (M.2 2230 Key-E)
• Expansión: 1 x mPCIe; 1 x PCIe x16 (señal x4, módulo máx. 180x121mm); M.2 2230 Key E; M.2 2280 Key M; ranura PCIe x4
• USB: 4 x USB 3.2 Gen1 (Type-A)
• Serie: 2 x RS232/422/485 (por defecto RS232) + 1 x RS232
• Vídeo: 1 x DP1.4 (por defecto), 1 x HDMI 2.0 (opcional)
• Audio: 1 x audio combo (Mic in / Line Out)
• Indicadores: 1 x LED de almacenamiento
• Entrada de alimentación: 1 x 9~29V DC, bornes 3 pines; adaptador 12V 84W disponible
• Consumo: típico 45W–55W
• Dimensiones: 276 x 207 x 60 mm
• Peso: 3.0 kg
• Montaje: VESA
• Carcasa: chasis metálico, fanless
• Humedad operativa: 10%–90% RH, sin condensación
• Temperatura operativa: -20°C a 60°C
• Accesorios: adaptador AC 100~240V→DC, cable de alimentación, cable open wire con bornes, tornillos VESA (típico)
