PC box IBMH100

embarcadoIntel® Atom E3845RS-232

Nombre del producto

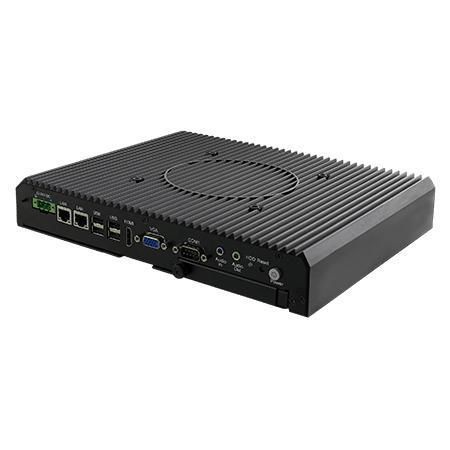

Winmate IBMH100 — Box PC Intel® Atom® E3845 serie M diseñado para control embebido, equipos OEM y automatización industrial

Características clave

• Detección automática de la pantalla conectada, sin ajustes manuales
• Bahía 2,5" reemplazable rápidamente y sin herramientas
• Entrada de 12–24V CC de amplio rango para integración embebida
• Pantalla frontal modular opcional para convertir en Panel PC
• SSD mSATA interno y bahía 2,5" extraíble para almacenamiento flexible

Resumen
El Winmate IBMH100 proporciona una plataforma compacta y sin ventilador basada en Intel® Atom® E3845 para integradores de sistemas y OEM que necesitan disponibilidad a largo plazo e integración de hardware estable. Está pensado para despliegues industriales que requieren bajo consumo, tamaño reducido y facilidad de servicio en campo.

Destacados de diseño y operación

• Diseño de refrigeración sin ventilador con carcasa metálica y heat-pipe para operación fiable en entornos polvorientos
• Arquitectura modular que permite la instalación de pantalla frontal y mantenimiento en campo sencillo
• Soporte para monitorización en tiempo real e integración de sensores mediante E/S y módulos inalámbricos opcionales

Certificaciones
CE, FCC

Accesorios (incluidos/disponibles)

• Adaptador 100–240V AC a DC (12V 80W)
• Cable de alimentación
• Cable de hilo abierto con conector de borne
• Tornillería VESA

Especificaciones técnicas

• Procesador: Intel Atom E3845, quad-core hasta 1.91 GHz
• Memoria: 2 x SO-DIMM DDR3L 1600 MHz — 4GB por defecto, 8GB opcional
• Almacenamiento: mSATA interno (64GB/128GB según variantes), 1 bahía 2,5" extraíble (SSD hasta 512GB opcional)
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Serie: 1 x RS232/422/485 (por defecto RS232)
• USB: 4 x USB 2.0 (Type-A)
• Vídeo: HDMI 1.4 (opcional), VGA (opcional)
• Audio: Line in, Line out
• Expansión: 1 x mPCIe (half-size WiFi), 1 x Mini PCIe, pantalla frontal modular
• Indicador: 1 LED de almacenamiento
• Seguridad: TPM 1.2
• Sistemas: Windows 7 Embedded, Windows 10 IoT Enterprise (64-bit) (opcionales)
• Inalámbrico: WLAN / Bluetooth opcional
• Mecánica: 276 x 207 x 45.2 mm; Peso 2.4 kg; Montaje de sobremesa; Carcasa metálica
• Refrigeración: Sin ventilador
• Entorno: Humedad 10%–90% RH sin condensación; Temp. operación 0°C–50°C; Almacenamiento -10°C–60°C
• Alimentación: 1 x 12–24V CC vía terminal block 3 pines; adaptador 12V 80W; consumo típico 30W–40W
• Certificaciones: CE, FCC
