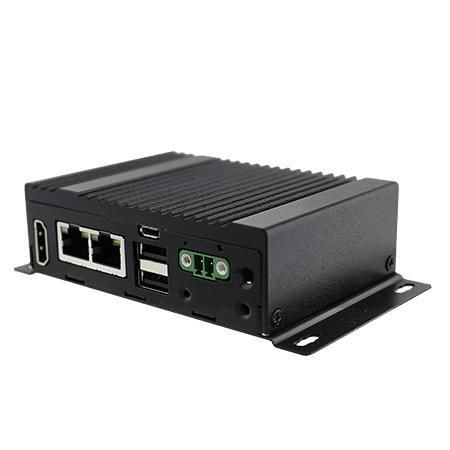

PC box EACFA20

de mesaembarcadode pared

Resumen
El Winmate EACFA20 es un PC box industrial embebido y gateway IoT compacto, sin ventilador, basado en el procesador NXP i.MX6 Dual Core 1.0 GHz. Está pensado para automatización industrial, sistemas embebidos y despliegues IIoT que requieran bajo consumo, expansión I/O modular y múltiples opciones de montaje.

Características principales

• NXP i.MX6 Dual Core 1.0 GHz (ARM Cortex-A9)
• Refrigeración pasiva sin ventilador
• Tamaño compacto: 100 x 70 x 31 mm (una capa)
• Opciones de montaje: sobremesa, pared (por defecto), VESA (opcional), carril DIN (opcional)
• Expansión modular tipo slice para I/O serie, CANbus, digital I/O, WWAN, expansión USB
• Microsoft Azure Certified for IoT; AWS IoT Greengrass Certified

Certificaciones

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• Clasificación de carcasa IP30

Especificaciones del sistema (destacados)

• Procesador: NXP i.MX6 Dual Core 1.0 GHz
• Memoria: 1 GB por defecto, 2 GB opcional
• Almacenamiento: eMMC onboard 16 GB por defecto, 32 GB opcional; microSD soportada
• Sistema operativo: Linux Ubuntu 18.04 (variantes Yocto/Android disponibles)
• WLAN / BT / WWAN: soporte opcional
• Módulos de expansión: EACWSLT-222 (WWAN single SIM), EACWSLT-231 (3-port RS232/422/485 aislado), EACWSLT-232 (16-Channel Digital I/O aislado), EACWSLT-233 (2-port CANbus aislado), EACWLST-234 (3-port USB 2.0), EACWLST-235 (2-port RS232/422/485 aislado)
• mPCIe / mini PCIe: 1 x full-size mPCIe; 1 x mini PCIe

Mecánica

• Dimensiones: 100 (W) x 70 (H) x 31 (D) mm (una capa); 100 x 70 x 61 mm (doble capa)
• Peso: 0,4 kg (una capa); 0,5 kg (doble capa)
• Carcasa: metal
• Refrigeración: diseño pasivo sin ventilador

Entorno

• Humedad de funcionamiento: 30% a 90% RH, sin condensación
• Temperatura de funcionamiento: 0°C a 55°C
• Temperatura de almacenamiento: -15°C a 70°C
• Choque y vibración: choque IEC 60068-2-27; vibración IEC 60068-2-64
• Clasificación IP: IP30

Conectividad y puertos

• USB: 2 x USB 2.0 Type-A; 1 x USB 2.0 OTG (Micro USB)
• LAN: 2 x Gigabit RJ45
• Vídeo: 1 x HDMI 1.4 (opcional)
• Serie / consola: RS232 por defecto; serial adicional mediante módulos de expansión
• Indicador: 1 x LED de encendido
• Alimentación: 9~36 V DC vía bornier 2-pin

Alimentación eléctrica

• Rango: 9~36 V DC vía bornier 2-pin
• Adaptador (opcional): adaptador 12 V 36 W AC-DC

Botones y controles

• 1 x botón Power
• 1 x botón Reset

Accesorios (incluidos / opcionales)

• Quick Start Guide
• Cable adaptador bornier 2-pin a 2.5Ø female
• Conector bornier 2-pin; cable DC open wire
• Antenna WLAN externa (para SKU WLAN)
• Antenna WWAN externa (para SKU WWAN)
• Adaptador AC-DC 12 V/36 W (opcional)
• Kit de montaje VESA (opcional)
• Kit de montaje DIN-Rail (opcional)

Casos de uso

• Gateway IoT industrial para fábrica inteligente, automatización de maquinaria y monitorización remota
• Convertidor de protocolos, por ejemplo Modbus RTU a MQTT
• Box industrial Android para ejecución de aplicaciones de control

Especificaciones técnicas

• Model: EACFA20
• CPU: NXP i.MX6 Dual Core 1.0 GHz
• RAM: 1 GB por defecto / 2 GB opcional
• Almacenamiento: eMMC 16 GB por defecto / 32 GB opcional; microSD soportada
• SO: Linux Ubuntu 18.04 (variantes Android disponibles)
• I/O: 2 x USB2.0 Type-A, 1 x USB2.0 OTG (Micro), 2 x GbE LAN, 1 x HDMI (opcional), serie via módulos
• Expansión: full-size mPCIe, mini PCIe, múltiples opciones de módulo (WWAN, RS232/422/485, digital I/O, CANbus, USB)
• Alimentación: 9~36 V DC (bornier 2-pin); adaptador 12 V 36 W opcional
• Dimensiones: 100 x 70 x 31 mm (one layer); Peso: 0,4 kg
• Montaje: sobremesa / pared (por defecto); VESA y DIN-Rail opcionales
• Temperatura/humedad de funcionamiento: 0°C a 55°C; 30%–90% RH sin condensación
• Certificaciones: CE, FCC, Microsoft Azure IoT Certified, AWS IoT Greengrass Certified
