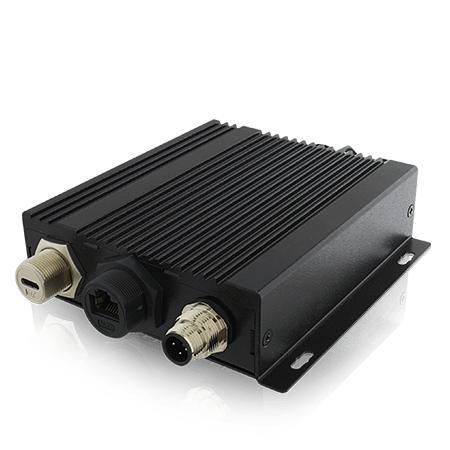

PC Edge EACIL67

boxde mesaembarcado

Resumen
El EACIL67 es un mini PC / gateway IoT con clasificación IP67 y diseño sin ventilador, pensado para automatización industrial, sistemas embebidos y aplicaciones críticas en el borde. Basado en la plataforma Intel® Apollo Lake (Intel® Celeron® N3350 por defecto; Intel® Pentium® N4200 opcional), presenta carcasa metálica compacta, conectores M12 estancos, USB Type-C (M12) con Alt Mode (DisplayPort/USB/PD) y certificaciones de integración cloud (Microsoft Azure y AWS IoT Greengrass).

Características principales

• Procesador Intel® Celeron® N3350 (1,1 GHz, hasta 2,4 GHz) por defecto; Intel® Pentium® N4200 opcional
• Clasificación IP67 para entornos con polvo y agua
• Conectores M12 estancos y chasis metálico
• USB Type-C (M12) Alt Mode: salida DisplayPort A/V, datos USB, Power Delivery hasta 15W (5V/3A)
• Diseño sin ventilador (fanless)
• Formato compacto y múltiples opciones de montaje (mesa, pared, VESA, riel DIN)

Certificaciones

• Microsoft Azure IoT certificado
• AWS IoT Greengrass certificado
• CE
• FCC
• IP67

Usos destacados
El EACIL67 actúa como puente entre sensores/dispositivos de campo y plataformas cloud para fábricas inteligentes, supervisión exterior, transporte y otras aplicaciones IIoT. El chasis metálico funciona como disipador en el diseño fanless. Hay módulos inalámbricos y ranuras de expansión opcionales para conectividad específica en entornos exigentes con polvo, agua, vibración y golpes.

Puertos y expansión

• USB: 1 x M12 USB 2.0 estanco; 1 x M12 USB Type-C estanco (Alt Mode) soportando DisplayPort hasta 3840 x 2160@60Hz, datos USB y PD hasta 15W (5V/3A)
• LAN: 2 x conectores RJ45 Gigabit estancos (M12)
• Expansión: 1 x ranura full-size mPCIe; 1 x mini PCIe
• Indicador: 1 x LED de alimentación
• Entrada de alimentación: 9–36V DC, conector tipo M12 (estanco)

Mecánica y montaje

• Dimensiones: 100 x 115 x 31 mm (sin soportes)
• Peso: aprox. 1,0 kg
• Montaje: mesa y pared (estándar); VESA y riel DIN opcionales
• Carcasa: metal
• Refrigeración: diseño sin ventilador

Entorno y fiabilidad

• Humedad de trabajo: 10%–90% RH, sin condensación
• Temperatura de funcionamiento: -20°C a 60°C
• Temperatura de almacenamiento: -30°C a 70°C
• Shock: funcionamiento, IEC 60068-2-27
• Vibración: funcionamiento, IEC 60068-2-64
• Clasificación IP: IP67

Especificaciones del sistema (selección)

• Procesador: Intel® Celeron® N3350 (por defecto) / Intel® Pentium® N4200 (opcional)
• Memoria: 4 GB LPDDR3
• Almacenamiento: eMMC onboard 64 GB (por defecto); opciones mSATA SSD
• Controlador Ethernet: 2 x Intel® Ethernet Controller
• Seguridad: TPM 2.0
• Sistemas operativos: Windows 10 IoT Enterprise 64-bit (opcional); Linux Ubuntu 18.04 / 20.04 (opcional)
• WLAN / BT: soporte opcional mediante módulos

Alimentación

• Entrada: 9–36V DC vía conector M12 estanco
• Adaptador: 12V 36W (opcional)

Accesorios

• Guía de inicio rápido, recursos de drivers
• Cable M12 a open wire DC
• Antenna externa WLAN (para SKU con WLAN)
• Kit de montaje VESA (opcional)
• Cable M12 a open wire DC con CANBUS (opcional)
• Cables USB Type-C estancos a USB Type-C estándar (opcionales)
• Cables RJ45 estancos a RJ45 estándar (opcionales)

Información de pedido (opciones)

• EACIL67-101-A464 — variante con WLAN
• EACIL67-104-A464 — variante con 1 puerto CANBUS aislado

Especificaciones técnicas

• Modelo: EACIL67
• CPU: Intel® Celeron® N3350 (por defecto) / Intel® Pentium® N4200 (opcional)
• Memoria: 4 GB LPDDR3
• Almacenamiento: eMMC 64 GB onboard; opciones mSATA
• I/O: M12 USB2.0, M12 USB Type-C (DP Alt Mode / USB / PD hasta 15W), 2 x LAN Gigabit M12
• Expansión: full-size mPCIe + mini PCIe
• Alimentación: 9–36V DC (M12)
• Dimensiones: 100 x 115 x 31 mm; Peso: ~1,0 kg
• Temperatura funcionamiento: -20°C a 60°C; IP67
• Certificaciones: Microsoft Azure IoT, AWS IoT Greengrass, CE, FCC
