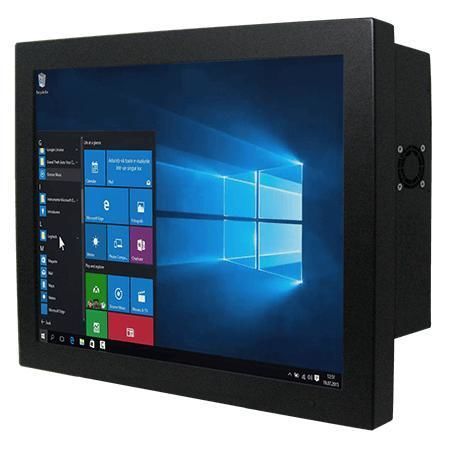

Panel PC con pantalla táctil resistiva R17IAD7T-CHM1

de LCD17"Intel® Core™ i9-12900TE

Resumen
El Winmate R17IAD7T-CHM1 es un Panel PC de chasis de 17 pulgadas diseñado para control de máquinas, automatización industrial e interfaces HMI. Soporta procesadores Intel® Core™ (Alder Lake / Raptor Lake), integra Ethernet dual 2,5 Gb, memoria DDR5 y opciones de almacenamiento y montaje flexibles para operación fiable y disponibilidad a largo plazo.

Características principales

• Pantalla de 17 pulgadas, resolución 1280 x 1024
• Procesadores Intel® Core™ 12.ª/13.ª generación (i3/i5/i7/i9) con opciones T-series
• 2 x SO-DIMM DDR5 4800 MHz, hasta 64 GB
• Ethernet dual Intel 2.5 Gigabit integrado
• Soporte multi-pantalla: DP 1.4a (DP++) y HDMI 2.0b opcional
• Múltiples E/S: 4 x USB 3.2 Gen2 y puertos serie
• Entrada 12 V DC, TPM 2.0

Pantalla

• Tamaño: 17.0 pulgadas
• Resolución: 1280 x 1024
• Brillo: 350 nits
• Relación de contraste: 1000:1
• Ángulos de visión: 85/85/80/80
• Área activa: 337.920 x 270.336 mm
• Opciones táctil/vidrio: pantalla táctil resistiva (opcional) o vidrio de protección (opcional)

Especificaciones del sistema

• Procesadores: Intel® Core™ i3-12100TE (por defecto); i5-12500TE, i7-12700TE, i9-12900TE; opciones T-series más recientes (p. ej. i3-14100T…)
• Chipset: Intel® R680E
• Memoria: 2 x non-ECC SO-DIMM DDR5 4800MHz, hasta 64 GB
• Almacenamiento: SSD 128 GB por defecto; opciones 256/512 GB, 1/2/4 TB; opción 2 x SATA III para 2,5" (RAID)
• Ethernet: 2 x controladores Intel 2.5 Gbps
• Seguridad: TPM 2.0
• Sistemas operativos: Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04 (opcional)
• WLAN / Bluetooth: módulos opcionales

Mecánica

• Dimensiones: 394 x 332 x 83 mm
• Peso: 6,3 kg
• Montaje: VESA y montaje trasero
• Carcasa: metal
• Refrigeración: diseño con ventilador

Entorno

• Humedad de operación: 10% a 90% RH, sin condensación
• Temperatura de operación: 0°C a 50°C
• Temperatura de almacenamiento: -10°C a 60°C

Certificaciones

• CE
• FCC

E/S y expandibilidad

• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Serie: 1 x RS232/422/485 (por defecto RS232) + 1 x RS232
• LAN: 2 x 2.5 Giga LAN (RJ45)
• Vídeo: 1 x DP1.4a (DP++), hasta 4096 x 2160 @60Hz; 1 x HDMI 2.0b opcional
• Audio: Mic-in, Line-out
• Expansión: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentación: 1 x 12 V DC (conector Din4)

Control y accesorios

• Botones: Encendido y Reset
• Accesorios: adaptador 100–240 V AC → 12 V DC, cable de alimentación, tornillería VESA

Especificaciones técnicas

• Modelo: R17IAD7T-CHM1
• Marca: Winmate
• Pantalla: 17.0 pulgadas, 1280 x 1024, 350 nits
• Procesador: Intel® Core™ i3/i5/i7/i9 T/E-series (opciones)
• Chipset: Intel® R680E
• Memoria: 2 x SO-DIMM DDR5 4800MHz, hasta 64 GB
• Almacenamiento: NVMe M.2, SATA III, hasta 4 TB
• LAN: Dual Intel 2.5 Gbps
• E/S: 4 x USB 3.2 Gen2, puertos serie, DP1.4a, HDMI opcional, audio
• Expansión: M.2 2280 (M-Key), M.2 2230 (E-Key)
• Seguridad: TPM 2.0
• Alimentación: 12 V DC, adaptador 12 V 220 W
• Montaje: VESA
• Dimensiones / Peso: 394 x 332 x 83 mm / 6,3 kg
• Entorno: 0°C a 50°C, 10%–90% RH sin condensación
• Certificaciones: CE, FCC
