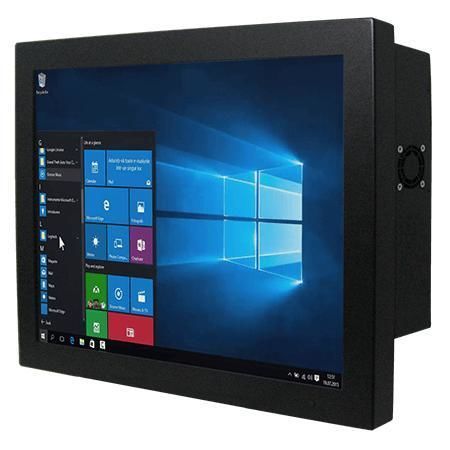

Panel PC con pantalla táctil resistiva R17IF7T-CHM1

17"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Resumen
Winmate R17IF7T-CHM1 es un Panel PC con chasis de 17 pulgadas diseñado para control de máquinas, automatización industrial y HMI de operador. Basado en procesadores Intel® Core™ de 9.ª generación, ofrece almacenamiento flexible, amplia conectividad I/O y carcasa metálica apta para entornos industriales y aplicaciones críticas.

Características principales

• Pantalla 17" 1280 x 1024, 350 nits
• Procesadores Intel® Core™ i3 / i5 / i7 (9.ª gen., Coffee Lake Refresh)
• Almacenamiento flexible: M.2 NVMe/SATA + 2.5" HDD/SSD, soporte RAID 0/1
• Múltiples E/S: 4 x USB 3.2 Gen1, 2 x Gigabit LAN, 2 x puertos serie
• Salidas vídeo: DP1.2 (4096 x 2304 @60Hz), HDMI1.4 (opcional)
• Entrada de alimentación 12V DC con conector bloqueable

Opciones de superficie

• Pantalla táctil resistiva (opcional)
• Vidrio protector sin función táctil (opcional)

Diseño y montaje
Chasis metálico con opciones de montaje trasero y VESA para una instalación flexible. Dimensiones 394 x 332 x 74 mm y peso 6,3 kg para integración en cuadros de control y paneles operativos.

Alimentación y refrigeración
Diseñado para bajo consumo con refrigeración por ventilador. Entrada de energía 1 x 12V DC (Din4 lockable); adaptador típico 12V 120W.

Certificaciones
CE, FCC

Especificaciones técnicas

• Modelo: R17IF7T-CHM1 — Marca: Winmate
• Pantalla: 17.0 pulgadas; Resolución: 1280 x 1024; Brillo: 350 nits; Contraste: 1000:1; Ángulos: 85/85/80/80; Área activa: 337.920 x 270.336 mm
• Touch/Glass: Resistive Touch (opcional); Protection Glass (opcional)
• Procesador: Intel Core i7-9700TE (1.8GHz hasta 3.8GHz) por defecto; i5-9500TE / i3-9100TE opcionales
• Chipset: Intel® Q370
• Memoria: 2 x non-ECC SO-DIMM, hasta 64GB (32GB por slot)
• Almacenamiento: SSD 128GB por defecto; opciones 256/512GB/1TB/2TB; 2 x SATA III para 2.5"; 1 x M.2 2280/2242 M-Key (NVMe/SATA)
• Ethernet: 2 x Intel® Gigabit LAN (RJ45)
• Seguridad: TPM 2.0
• Sistemas: Windows 10 IoT Enterprise 64-bit (opcional); Linux Ubuntu 20.04 (opcional)
• Inalámbrico: M.2 2230 E-Key para WLAN (opcional); Bluetooth opcional
• USB: 4 x USB 3.2 Gen1 Type-A
• Serie: 1 x RS232/422/485 (por defecto RS232) + 1 x RS232
• Vídeo: 1 x DP1.2 (por defecto); 1 x HDMI 1.4 (opcional)
• Audio: Mic in x1; Line out x1; Altavoces x2
• Expansión: 1 x M.2 2280/2242 M-Key; 1 x M.2 2230 E-Key; 1 x PCIe 3.0 x16
• Indicadores y controles: LED Power, LED Storage, perilla de brillo, botones Power y Reset
• Mecánica: 394 x 332 x 74 mm; Peso: 6.3 kg; Chasis: metal; Montaje: VESA / trasero
• Medio ambiente: Humedad operacional 10%–90% RH no condensante; Temperatura operación 0°C–50°C; Almacenamiento -10°C–60°C
• Alimentación: 1 x 12V DC (Din4 lockable); Adaptador: 12V 120W
• Accesorios: Adaptador 100~240V AC→DC, cable de alimentación, tornillería VESA
