Comprobador de tensión FC-2GB

de inmunidad de descargas eléctricasde resistencia de aislamientocon descargador de chispa

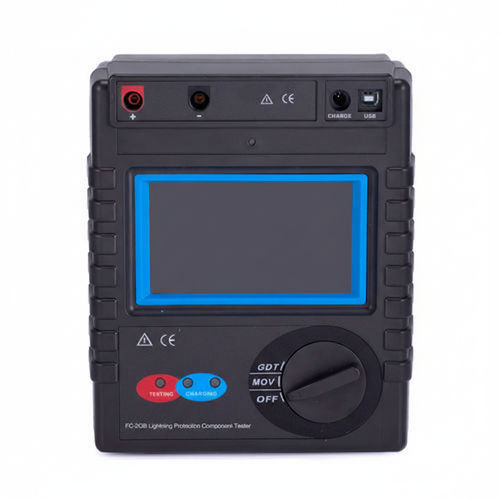

El Probador de componentes de protección contra rayos FC-2GB es un equipo portátil para medir parámetros DC de componentes de protección frente a sobretensiones. Está concebido para verificaciones, ensayos de rutina y pruebas en lotes/continuas de descargadores de óxido de zinc, tubos de descarga cermet de 2 y 3 electrodos, tubos de relámpago al vacío y otros componentes de protección.

Aplicaciones

• Prueba de descargadores de óxido de zinc (varistores, VDR).
• Prueba de tubos de descarga cermet de 2 y 3 electrodos y tubos de relámpago al vacío.
• Verificación y control en línea de producción de otros dispositivos de protección contra sobretensiones.

Características principales

• Realiza ensayos de parámetros DC: resistencia dependiente de la tensión (varistor), tensión de ruptura DC de tubos de descarga y medición de corriente de fuga.
• Puede funcionar como fuente DC regulada y como fuente de corriente constante para condiciones de ensayo específicas.
• Protección contra cortocircuitos HV y protección contra sobrecorriente; preajuste de alto voltaje y ajuste de rango; tiempo de autodescarga HV < 0,5 s.
• Función de autocalibración integrada para mayor fiabilidad de la medida.
• Pantalla LCD con lectura precisa y fiable.
• Rango de medición preestablecido con alarma sonora si el resultado excede el rango.
• Modo de medición continua para pruebas en serie y control de producción.
• Panel frontal sencillo y diseño ligero y portátil.

Especificaciones técnicas

• Resistencia dependiente de la tensión (U1mA): rango de medida 0 ~ 1999 V; precisión ≤ ±1% ±1 dígito; condición de ensayo: 1 mA ± 5 μA.
• Corriente de fuga (a ~0,75·U1mA): rango 0 ~ 199,9 μA; precisión ≤ ±1 μA ±1 dígito.
• Tensión de ruptura DC de tubo (Vsdc): 5 ~ 1999 V; precisión ≤ ±1% ±1 dígito; condición de ensayo: rampa de tensión 100 V/s ±10%.
• Resistencia de aislamiento: 6 MΩ (medida a 500 V).
• Tensión de resistencia: CA 1,5 kV, 50 Hz, 1 min.
• Condiciones de trabajo: temperatura 0 ~ +40 °C; humedad ≤ 85% HR.
• Condiciones de almacenamiento: temperatura -10 °C ~ +50 °C; humedad ≤ 90% HR.
• Alimentación: fuente DC dedicada 12 V.
• Consumo de energía: 8 W.
• Dimensiones: 208 mm × 190 mm × 78 mm.
• Peso: ≤ 1 kg.

Documentación

• Manual de usuario (PDF).
• Certificado de calibración (PDF) disponible a solicitud.
