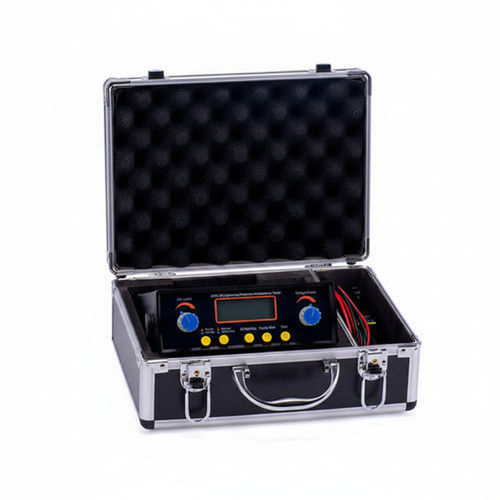

Comprobador de aislamiento FC-2G

de fugade tensiónde alta tensión

El probador FC-2G de componentes de protección contra rayos está diseñado para medir parámetros CC de descargadores de óxido de zinc (varistores), tubos de descarga cermet de dos y tres electrodos y otros componentes de protección contra sobretensiones. También puede operar como fuente de alimentación regulada y como fuente de corriente constante para bancos de ensayo.

Características principales:

• Aplicable a pruebas de parámetros DC de descargadores ZnO (resistencia dependiente de la tensión), tubos de descarga cermet 2/3 electrodos, tubos de vacío y otros componentes de protección contra sobretensión.
• Funciona como fuente regulada y como fuente de corriente constante.
• Protección contra cortocircuitos de alta tensión y protección contra sobrecorriente; preajuste de alta tensión y ajuste de rango; tiempo de autodescarga HV < 0,5 s.
• Función de autocalibración integrada.
• Pantalla LCD para lecturas precisas y operación fiable.
• Rango de medición preestablecido con alarma sonora al exceder el rango.
• Modo de medición continua para pruebas por lotes y control de producción.
• Panel de operación sencillo; diseño ligero y portátil (ver dimensiones y peso).

Especificaciones técnicas:

• Medición de resistencia dependiente de la tensión: Voltaje (U1mA) rango 0 ~ 1999 V; precisión ≤ ±1% ±1d; condición de prueba: 1 mA ±5 μA.
• Corriente de fuga: rango 0 ~ 199,9 μA; precisión ≤ ±1 μA ±1d; condición de prueba referida a 0,75 U1mA.
• Medición de tubos de descarga: Tensión de ruptura CC (Vsdc) rango 5 ~ 1999 V; precisión ≤ ±1% ±1d; condición de prueba: velocidad de subida 100 V/s ±10%.
• Resistencia de aislamiento: hasta 6 MΩ (medida a 500 V).
• Resistencia a la tensión: CA 1,5 kV, 50 Hz, 1 min.
• Condiciones de trabajo: temperatura 0 ~ +40 °C; humedad ≤ 85% HR.
• Condiciones de almacenamiento: temperatura -10 °C ~ +50 °C.
• Consumo de energía: 8 W.
• Dimensiones: 208 mm × 190 mm × 78 mm.
• Peso: ≤ 1 kg.
• Alias: Medidor de componentes de protección contra rayos; Medidor de protección contra rayos.
