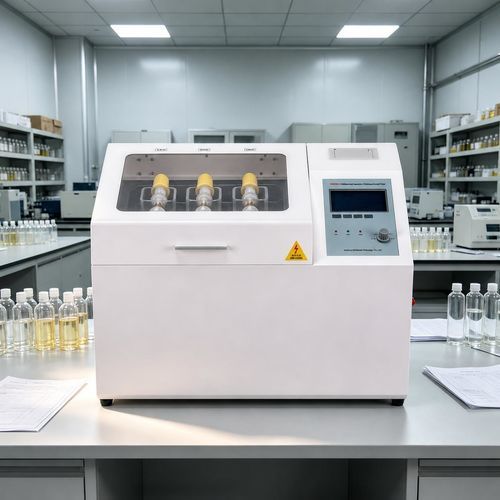

Dielectrímetro de alta tensión UHV-680S

multipuntopara aceite aislanteCA

El UHV-680S es un equipo portátil controlado por microordenador, con tres copas, diseñado para medir la rigidez dieléctrica (tensión de ruptura, BDV) del aceite de transformador y otros aceites aislantes, tanto en laboratorio como en campo.

Características principales

• Control por microordenador de gran capacidad para un funcionamiento estable y reproducible.
• Circuito watchdog de amplio rango para evitar fallos del sistema y mejorar la seguridad.
• Múltiples modos de operación: métodos estándar nacionales (GB1986, GB2002) y procedimientos personalizables.
• Copa de aceite de vidrio especial fundida en una sola pieza para evitar fugas y reducir interferencias.
• Muestreo en el extremo de alta tensión que alimenta directamente al conversor A/D para reducir errores del circuito analógico y mejorar la precisión.
• Funciones de protección: protección contra sobrecorriente, sobretensión y cortocircuito; alta inmunidad a interferencias y buena compatibilidad electromagnética.
• Estructura portátil para facilitar su transporte y uso en interiores y en campo.

Sinónimos

• Probador de rigidez dieléctrica de aceite
• Probador de aceite aislante
• Probador dieléctrico de aceite
• Probador BDV de aceite

Características / especificaciones técnicas

• Voltaje de entrada: CA 220 V ±10%, 50 ±5 Hz
• Capacidad del booster: 1,5 kVA
• Tensión de salida: 0–80 kV
• Velocidad de aumento de voltaje: 2,0 kV/s, 2,5 kV/s, 3,0 kV/s, 3,5 kV/s (seleccionable)
• Precisión de medida: ±2%
• Tiempo de reposo: 0–15 min (opcional)
• Tiempo de intervalo: 0–10 min (opcional)
• Tiempo de agitación: 0–90 s (opcional)
• Veces de presión: 1–6 veces (opcional)
• Resolución: 0,1 kV
• Tasa de distorsión de potencia: < 1%
• Pantalla: LCD de gran tamaño con visualización de caracteres en inglés
• Separación de electrodos: estándar 2,5 mm
• Temperatura de trabajo: 0–40 °C
• Humedad: ≤85 %HR
• Consumo de energía: < 200 W
• Dimensiones: 730 mm × 410 mm × 390 mm
• Peso: 38 kg
