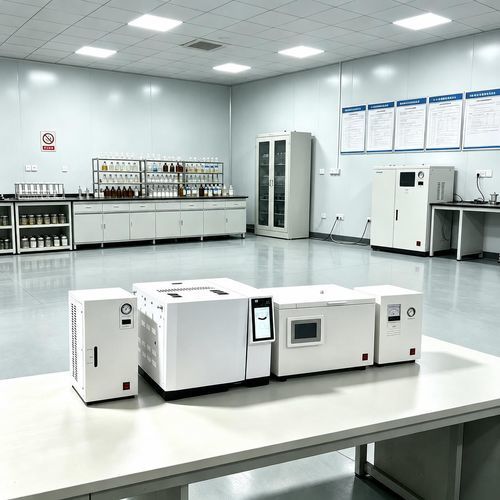

Cromatógrafo en fase gaseosa UHV-645

para el análisis de gasFIDTCD

El UHV-645 es un cromatógrafo diseñado para el análisis de gases disueltos en aceite aislante (DGA) y la evaluación del estado de transformadores mediante cuantificación de gases.

Composición del sistema

• Cromatógrafo (equipo anfitrión), generador de aire, generador de hidrógeno, dispositivo de oscilación, cilindros de gas estándar, cilindro de argón, PC y accesorios.
• Diseño modular que permite configurar detectores y actualizar el sistema.

Funciones principales

• Analiza 9 gases: N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2 para diagnóstico DGA.
• Ethernet 10/100M con pila IP integrada y MODBUS/TCP para integración con DCS; tres niveles de conexión independientes para monitorización local y remota.
• Estación NetChrom™ opcional para control centralizado de varios cromatógrafos; interfaz en chino/inglés.
• Zonas de control de temperatura configurables por el usuario: 6 canales independientes; programa en 16 pasos; horno: temperatura ambiente +5℃ a 400℃; calentamiento/enfriamiento 0,1–40℃/min; precisión ±0,1℃.
• Operación en paralelo con multiprocesador para mayor estabilidad; soporte de múltiples detectores (FID, TCD, ECD, FPD, NPD) y montaje flexible.
• Control digital opcional (EFC/EPC) para mejorar la reproducibilidad.
• Programa de autoarranque por temporización para análisis programados/en línea (requiere muestreo automático en línea); reconocimiento automático de detectores, diagnóstico de fallos y protección de datos en corte de suministro.
• Adquisición AD de 24 bits baja en ruido con almacenamiento y sustracción de línea base; compatible con WinXP/Win2000/Windows7; lectura de archivos CDF e integración con Agilent/Waters.

Especificaciones de detectores (ejemplos)

• FID: límite de detección ≤ 3×10^-12 g/s; ruido de base ≤ 5×10^-14 A; rango lineal ≥ 10^7.
• TCD: sensibilidad ≥ 10000 mV·ml/mg; ruido de base ≤ 20 μV; rango lineal ≥ 10^5; ganancias opcionales 1/2/4/8.
• ECD: límite de detección ≤ 1×10^-14 g/ml; ruido ≤ 0.03 mV; rango lineal ≥ 10^4; fuente Ni63.

Características técnicas / resumen

• Modelo: UHV-645.
• Gases analizados: N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2.
• Pantalla: LCD matricial 192×64.
• Control de temperatura: 6 canales independientes; horno +5℃ a 400℃; 16 pasos; precisión ±0,1℃; tasa 0,1–40℃/min.
• Control neumático: válvula mecánica o control electrónico de presión/flujo (opcional).
• Comunicaciones: Ethernet (IEEE802.3), MODBUS/TCP.
• Peso/volumen del anfitrión: 59 kg; 70×60×65 cm. Dimensiones de módulos según configuración.
