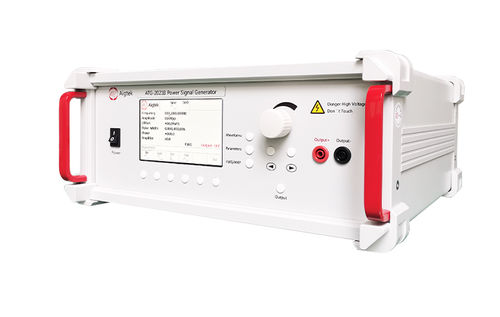

Generador de señal ATG-2022B

de corriente2 canalesde alta tensión

El ATG-2022H es un generador de señales de potencia de doble canal ideal que puede emitir ondas sinusoidales, ondas cuadradas, ondas triangulares y ondas de pulso. El cliente puede elegir la entrada de señal incorporada o externa según las condiciones de uso. Tensión de salida máxima de 200Vp-p (±100Vp); conduce cargas de alto voltaje. Control digital y ganancia de tensión variable, con una sola tecla para guardar el ajuste general, operación conveniente y concisa. Entrada El extremo de entrada de la señal externa es la interfaz BNC. Durante la entrada de la señal incorporada, es el modo de generador de señal de potencia, sólo tiene que establecer los parámetros tales como la forma de onda, la frecuencia y la tensión; cuando la señal se accede externamente, es el modo de amplificador, la resistencia de entrada es 5kΩ, la resistencia de salida se puede cambiar, y la señal puede ser amplificada mediante la regulación de la ganancia de tensión. Salida La interfaz de salida es un poste de unión de plátano; el voltaje de salida es de 0-200Vp-p(±100Vp); la corriente de salida máxima es de 500mAp. Pantallas LCD Panel de operaciones LCD para mostrar el estado del equipo y los parámetros de forma dinámica, la interfaz interactiva es clara de un vistazo, concisa y fácil de entender. Ganancia de tensión Modo de amplificación para la señal de entrada externa, la ganancia de tensión es de 0-60 veces (1 paso) de control digital y variable. La ganancia se muestra en la pantalla LCD, se ajusta a la tensión requerida rápidamente. Monitor monitor 1/100: El voltaje del puerto es 1/100 del puerto de salida, el puerto de monitoreo es el conector BNC que puede ser conectado con el osciloscopio para monitorear el voltaje de salida en tiempo real.
