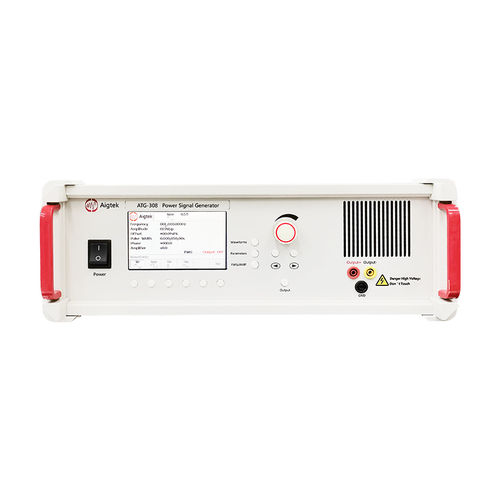

Generador de señal ATG-308

de impulsoscon visualizador integrado

Forma de salida：Salida diferencial Puede emitir onda sinusoidal, onda cuadrada, onda triangular y onda de pulso La señal de entrada puede ser incorporada o externa Amplitud de salida: 0-180Vp-p (±90Vp) Corriente máxima de salida: 8Ap Ancho de banda（-3dB） DC~30kHz ATG-308 es un generador de señal de potencia ideal que puede emitir onda sinusoidal, onda cuadrada, onda triangular y onda de pulso. Máximo voltaje de salida 180Vp-p (±90V), corriente pico de salida 8Ap. Potencia máxima de salida 720Wp, La señal de entrada puede ser incorporada en la fuente de señal y la fuente externa siganl para realizar la amplificación de la señal perfecta. Entrada El extremo de entrada de señal externa es la interfaz BNC. Durante la señal de entrada incorporada, es el modo de generador de señal de potencia, sólo tiene que ajustar los parámetros tales como forma de onda, frecuencia y voltaje; cuando la señal se accede externamente, es el modo de amplificador, la resistencia de entrada es 5kΩ, la resistencia de salida se puede cambiar, y la señal puede ser amplificada mediante la regulación de la ganancia de tensión. Salida La interfaz de salida es de tipo banana; la tensión de salida es de 0-180Vp-p(±90Vp); la corriente de salida máxima es de 8Ap. Pantallas LCD Panel de operación LCD para mostrar el estado del equipo y los parámetros de forma dinámica, la interfaz interactiva es clara de un vistazo, concisa y fácil de entender. Ganancia de tensión Modo amplificador para señal de entrada externa, la ganancia de tensión es de 0-30 veces (1step) de control digital y variable. La ganancia se muestra en la pantalla LCD y puede ajustarse rápidamente a la tensión deseada. Monitor monitor 1/100: El voltaje del puerto es 1/100 del puerto de salida, el puerto de monitorización es un conector BNC que se puede conectar con el osciloscopio para monitorizar el voltaje de salida en tiempo real.
